エコジョーズ給湯器の設置をもっと簡単に！φ100SEP 90°スライドエルボで時間とコストを削減

2024.02.19

佐々木瞭

今ではガス給湯器のスタンダード、エコジョーズ給湯器ですが、屋内に設置する際には燃焼ガスを排出する為の給排気筒が必要になります。そこで、エルボ、スライド管が一つになっていることで、機器本体までの高さ調整の作業時間の短縮、コストダウンにもつながる「φ100SEP 90°スライドエルボ」をご紹介いたします。

1. エルボ、スライド管一体型でカンタン施工

エルボ、スライド管一体型でカンタン施工

差し込むだけで、振動や衝撃に対して確実な抜け防止状態を保持するロック機構が付いており、併せて立管がスライドすることで、有効長内での屋内設置用給湯器取付には差込工程が1工程少なくなり、時間短縮につながります。また、単品購入に比べて基準価格で約1,700円のコストダウンにもなります。

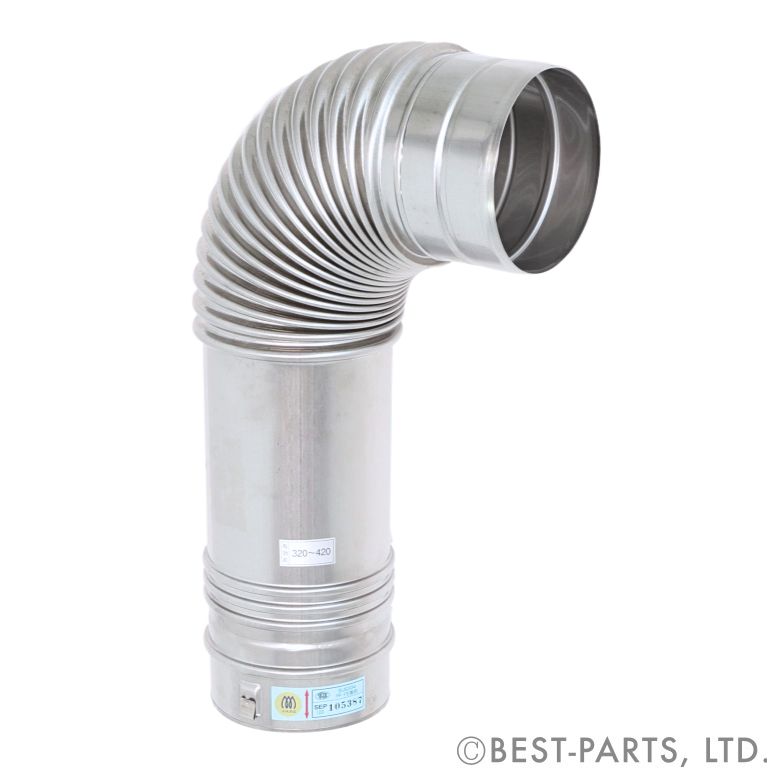

有効長320〜420mmのスライドエルボ

(図1)

機器本体までの高さ調整が有効長320～420mmの範囲内で取付け可能です。なお、両端にヘミング加工を施し、端面の補強と施工時の安全性を確保しております。また、シール剤にはリブ付フッ素Ｔリングを採用し、気密性も担保してますので、安心してご使用いただけます。

「φ100SEP 90°スライドエルボ（品番：SEP10SLE3）」

「φ100SEP 90°スライドエルボ（品番：SEP10SLE3）」は1本から当日出荷です。

品　番	スライド有効長（ｍｍ）	基準価格
SEP10SLE3	320～420	￥4,650

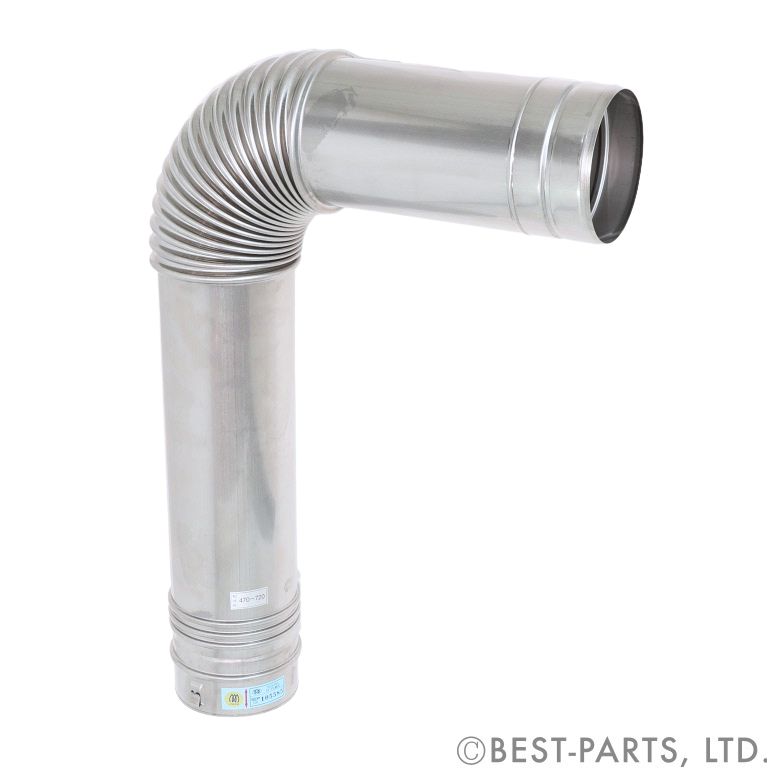

壁までの距離255mm、有効長470〜720mmの両スライドエルボ

(図2)

壁付近の障害物を避けられるよう、機器本体と壁までの距離（図Ｌ2）255mm、有効長470～720mmの範囲内で取付け可能です。なお、両端にヘミング加工を施し、端面の補強と施工時の安全性を確保しております。また、シール剤にはリブ付フッ素Ｔリングを採用し、気密性も担保してますので、安心してご使用いただけます。

「φ100SEP 90°スライドエルボ（品番：SEP10SLE4）」

「φ100SEP 90°スライドエルボ（品番：SEP10SLE4）」は1本から都度取寄せです。

品　番	Ｌ２（ｍｍ）	スライド有効長（ｍｍ）	基準価格
SEP10SLE4	255	470～720	￥6,900

まとめ

エルボ、スライド管が一つになっている「φ100SEP 90°スライドエルボ」を機器本体までの高さ調整に使用することで作業時間の短縮、コスト的にも「φ100SEP90°エルボ（品番：SEP10E）」と「φ100SEPスライド管（品番：SEP10S4）」を単品購入するよりも「φ100SEP90°スライドエルボ（品番：SEP10SLE3）」においては、基準価格で約1,700円ほどコストダウンにつながります。是非一度お使いください。
