冷温水空調システムの主管はスーパーエスロメタックスFCで決まり！

2022.01.19

大宮彰大

世界的なカーボンニュートラルへの流れから自然エネルギーを利用した省エネ機器の採用が増えています。とりわけ空調分野では地中熱ヒートポンプを導入して、冷温水を屋内のファンコイルユニットやパネルラジエータ、さらには天井冷房など様々な放熱端末に送るシステムの引き合いが目立ちます。本稿では、熱膨張率が低く幅広い流体温度に対応できる「スーパーエスロメタックスFC」が、冷温水システムに適している理由をご説明いたします。

1. 金属配管の代替として利用できる

金属配管の代替として利用できる

これまで冷温水システムには銅管や鋼管を用いられていました。なぜならサイズラインナップが豊富で、継手も多岐に渡り、なにより酸素透過しないのでエア溜まりが発生しないことが理由でした。しかし、昨今の金属材料の高騰と熟練した職人の不足で工期の調整に悩んでいる現場は少なくありません。「スーパーエスロメタックスFC」は金属配管から代替として安定した施工品質と大幅な施工時間の短縮を実現します。

スーパーエスロメタックスFCのメリット

金属と樹脂の三層構造で酸素透過しない

図１：スーパーエスロメタックスFCは、アルミを複合した三層構造を採用して高い耐圧性を実現しました。

接液する内層には高耐熱ポリエチレンを採用し、金属配管では悩みの種であったピンホールの心配がありません。また、内面抵抗が低くスケールの付着も抑えます。中間にアルミ補強層を入れて酸素透過を抑えエア溜まりを防げます。長尺で柔軟なスーパーエスロメタックスは25Aまでであれば曲げ加工ができるので、エルボなどの継手の使用点数を削減することができます。

専用工具で施工品質の安定と施工スピード向上

ベストパーツでは50Aまでの継手を圧縮接続する「メタキュット圧縮工具」をレンタルしています。

配管の接続にはロウ付や溶接、ねじ切りなど熟練の技術を必要としない「圧縮継手メタキュット」を専用工具を用いて接続します。配管をチューブカッターや塩ビカッターなどで切断し、専用の面仕上げ器でバリを取って継手を圧縮するだけのカンタン施工。これまでの金属配管と比べて圧倒的な施工スピードを実現できます。

品番	品名	セット内容	レンタル
AK20HTF	手動式圧着工具セット (10A～20A)	本体・ゲージ・ダイス(10A・13A・16A・20A)	〇
AK25RF	電動式圧着工具セット (10～25A)	本体・バッテリー・充電器・ゲージ・ダイス(10A・13A・16A・20A・25A)	〇
AK50RS	電動式圧着工具セット (25A～50A用)	本体・バッテリー・充電器・ゲージ	〇
AKD50RS	AK50RS用ダイスセット (25A～50A)	ダイス(25A・32A・40A・50A)	〇

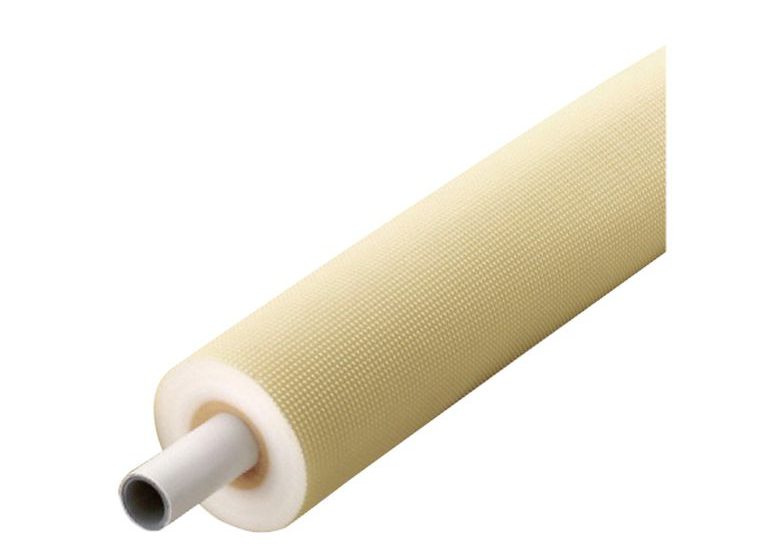

10A～50Aまで豊富なラインナップ！保温材付きで断熱工事が不要

冷温水システムの配管で気になるのが結露対策。一般的には配管が終わった後に、保温工事を行います。しかし、保温工事も配管距離が長くなると非常に手間と時間が掛かる作業です。スーパーエスロメタックスFCにはあらかじめ10mm～25mmの保温材が巻かれているので、保温工事の時間も大幅に短縮ができます。さらに配管の長さは4mの定尺品だけでなく、25Aまでは25mの巻物もラインナップしています。

隠蔽部や長距離の配管に便利な巻物タイプ

品番	パイプ		保温材		全長
品番	内径	外径	厚さ	外径	全長
SF2010Q	19.6	25.1	10	46	25m
SF2020Q			20	66
SF2025Q			25	76
SF2510Q	26.1	32.1	10	53
SF2520Q			20	73
SF2525Q			25	83

横引き配管や立ち上げに使いたい4m直管！

品番	パイプ		保温材		全長
品番	内径	外径	厚さ	外径	全長
SF20104	19.6	25.1	10	46	4m
SF20204			20	66
SF20254			25	76
SF25104	26.1	32.1	10	53
SF25204			20	73
SF25254			25	83
SF32104	33.1	40.1	10	61
SF32204			20	81
SF32254			25	91
SF40104	42.1	50.1	10	71
SF40204			20	91
SF40254			25	101
SF50104	53.1	63.1	10	84
SF50204			20	104
SF50254			25	114

14種約100品番の豊富なラインナップであらゆる機器に接続できる

圧縮継手メタキュットは定番のオスアダ、メスアダはもちろん異径チーズやメスチーズなど豊富なラインナップであらゆる現場に対応します。接続には特別な技術は必要なく誰でもカンタンに施工することができます。

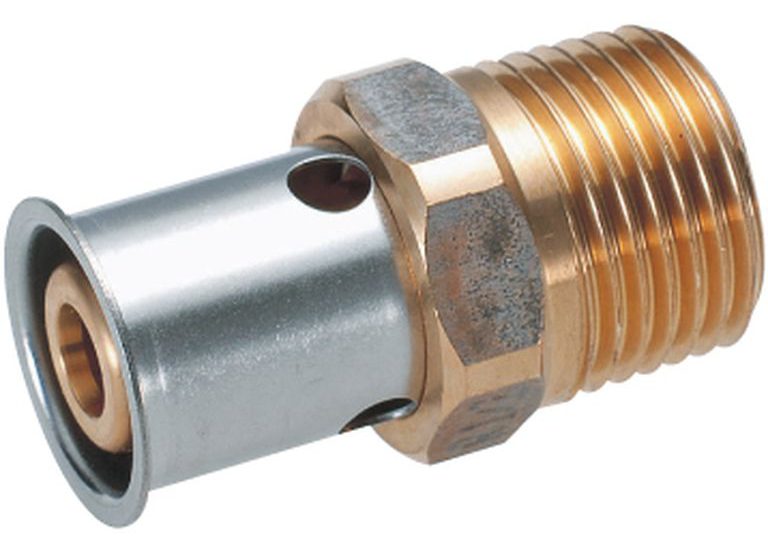

定番のメタキュットオスアダプタ（テーパねじ）

豊富ラインナップの継手も当日出荷！

品番	呼び	ねじ
MKOA20	20A	R3/4
MKOA25	25A	R1″
MKOA32	32A	R1”1/4
MKOA40	40A	R1”1/2
MKOA50	50A	R2”

まとめ

これまで冷温水システムの配管には銅管や鋼管を用いられていました。しかし、金属材料の高騰や熟練した職人の不足といった課題もここにきて顕在化しつつあります。その点、「スーパーエスロメタックスFC」なら熱膨張率が架橋ポリエチレン管の約1/7と低いため、金属配管同様に幅広い流体温度に対応できます。酸素透過によるエア溜まりの問題もありません。また、接液面は高耐熱ポリエチレン樹脂を採用しているので腐食の心配もなく、金属配管以上に安定した品質を保つことができます。継手のラインナップも豊富で、職人の技術に寄らず専用工具で圧縮するだけで誰もが同じ止水性能を発揮できる施工方法です。そもそも、25Aまでは曲げ加工ができるため継手の仕様数量も大幅に削減できます。ぜひ、冷温水システムの配管選定の際にはスーパーエスロメタックスFCをご検討下さい。
