穿孔作業、特にコンクリートやモルタルなどの下地材において、真円の下穴を開けるのは難しく、アンカーの挿入もスムーズに行えないことがあります。また、連続的な穿孔作業は非常に疲れるものです。これらの問題を解決するため、ミヤナガの「デルタゴンビットシリーズ」を本稿で紹介します。このシリーズは、穿孔時間を大幅に短縮し、長時間使用しても疲れにくいという特長があります。

※この記事は2021年4月12日に公開されましたが、ロングサイズの規格を追加したことに伴い、2023年8月31日に再公開いたしました。

従来のドリルの問題を解決するデルタゴンビットの特長

ミヤナガの「デルタゴンビットシリーズ」は、その独自の刃先形状と刃先径を活かして、異なる刃数を持つことで、従来の2枚刃ドリルよりも施工のしやすさや疲れにくさというメリットを提供しています。設備業者の方々がしばしば直面する下穴の変形や位置ずれの問題も、このシリーズによって効果的に解決されます。

デルタゴンビットの特長

振動が小さいから長時間使用でも疲れない

「デルタゴンビットシリーズ」は、穿孔する径に応じてドリルの刃数が変わります。具体的には、刃先径が21mm以下の場合は3枚刃、21.5～26mmでは5枚刃、そして28mm以上では6枚刃となります。この設計により、ドリルの上下運動や刃先の引っ掛かりが抑制され、手に伝わる振動も低減します。その結果、多数の穿孔作業が必要な場面でも、従来の2枚刃に比べて体力の消耗が少なくなります。

真円に近い穴あけができるからクサビ効果が高い

従来の2枚刃ドリルは、チゼルポイント（刃の中心部）が平面であるため、軸の確保が難しく、位置ずれが起こりやすいです。この位置ずれは、穴の変形を引き起こし、結果としてアンカーのスムーズな挿入が困難となります。特に、変形した下穴にアンカーを挿入すると、アンカーと下穴の間に隙間が生じ、クサビ効果（横に広がる力）が低下します。一方、「デルタゴンビットシリーズ」は、チゼルポイントを排除し、軸の確保を重視しています。これにより、より正確な円形の穴を開けることが可能となります。さらに、デルタゴンビットの特殊な超硬チップの接合技術により、真円に近い穴が開けられ、隙間が最小限に抑えられるため、クサビ効果も向上します。

外径摩耗が少ないのでドリルが傷みにくい

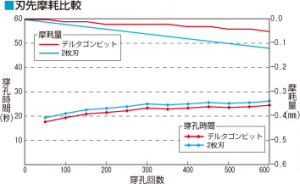

デルタゴンビットシリーズは、従来の2枚刃に比べて外径の摩耗が格段に少なく、その結果、ドリルの耐久性が向上しています。具体的なデータとして、上図の摩耗量グラフを参照すると、600回の穿孔後の2枚刃の摩耗は約0.13mmですが、デルタゴンビットではわずか約0.05mmと、その差は半分以上となっています。穿孔の回数が増えるほど、この摩耗の差はさらに顕著になるため、頻繁に穿孔作業を行う設備業者様には特におすすめの製品です。さらに、穿孔時間に関するグラフ（穿孔長100mmを基準にしたもの）を見ると、デルタゴンビットは2枚刃よりも一貫して短時間での穿孔が可能であることが確認できます。

軸タイプ別の適合材と最適な使用方法

「デルタゴンビットシリーズ」は、ストレート軸・SDS軸・六角軸の3つの軸タイプを提供しています。これらのビットはすべてコンクリートに適していますが、軸の種類によって最適な電動工具やパワーが異なります。そのため、それぞれの軸タイプが特に適している材料も変わってきます。この多様性により、さまざまな作業条件や材料に対応することができます。

振動ドリルで使いたい「コンクリートドリル3枚刃（ストレート軸）」

「コンクリートドリル3枚刃（ストレート軸）」は、主にモルタル、コンクリート、ブロックの穿孔に適しています。さらに、PCコンクリート、レンガ、石材への穿孔も可能です。このドリルは振動用に設計されているため、デッキプレートの穿孔には向きません。最適な電動工具としては、「振動ドリル」を推奨します。

「コンクリートドリル3枚刃（ストレート軸）」

品番	刃先径(mm)	全長(mm)	有効長(mm)	基準価格
DLS25	2.5	100	45	￥510
DLS28	2.8	100	45	￥520
DLS30	3.0	100	45	￥520
DLS34	3.4	100	50	￥500
DLS35	3.5	100	50	￥500
DLS40	4.0	100	50	￥520
DLS43	4.3	100	50	￥500
DLS048	4.8	100	50	￥500
DLS050	5.0	115	65	￥560
DLS060	6.0	115	65	￥620
DLS070	7.0	125	75	￥700
DLS075	7.5	125	75	￥700

DLS080	8.0	125	75	￥750
DLS085	8.5	125	75	￥750
DLS090	9.0	150	90	￥880
DLS095	9.5	150	90	￥880
DLS100	10.0	150	90	￥880
DLS105	10.5	150	90	￥1,000
DLS110	11.0	150	90	￥1,000
DLS120	12.0	170	120	￥1,050
DLS125	12.5	170	120	￥1,080
DLS127	12.7	170	120	￥1,160
DLS135	13.5	170	120	￥1,240
DLS145	14.5	170	120	￥1,520

軽量型ハンマードリルで使いたい「コンクリートドリル3枚刃（SDS-プラス軸）」

「コンクリートドリル3枚刃（SDS-プラス軸）」は、モルタル、コンクリート、ブロック、デッキプレート+コンクリートに特に適しています。さらに、PCコンクリート、レンガ、石材、アスファルトへの穿孔も対応しています。このドリルは打撃用に設計されているため、「コンクリートドリル3枚刃（ストレート軸）」よりもデッキプレートやアスファルトのような材料への穿孔が容易です。最適な使用電動工具として、「軽量型ハンマードリル」を推奨します。

コンクリートドリル3枚刃（SDS-プラス軸）

品番	刃先径(mm)	全長(mm)	有効長(mm)	基準価格
DLSDS032J	3.2	116	50	￥750
DLSDS034J	3.4	116	50	￥720
DLSDS035J	3.5	116	50	￥720
DLSDS040J	4.0	116	50	￥750
DLSDS043J	4.3	116	50	￥750
DLSDS045J	4.5	116	50	￥780
DLSDS048J	4.8	116	50	￥750
DLSDS050J	5.0	116	50	￥780
DLSDS060	6.0	166	100	￥860
DLSDS064	6.4	166	100	￥860

DLSDS070	7.0	166	100	￥860
DLSDS075	7.5	166	100	￥890
DLSDS080	8.0	166	100	￥890
DLSDS085	8.5	166	100	￥970
DLSDS090	9.0	166	100	￥1,000
DLSDS095	9.5	166	100	￥1,060
DLSDS100	10.0	166	100	￥1,060
DLSDS105	10.5	166	100	￥1,050

DLSDS110	11.0	166	100	￥1,100
DLSDS120	12.0	166	100	￥1,100
DLSDS125	12.5	166	100	￥1,100
DLSDS127	12.7	166	100	￥1,170
DLSDS145	14.5	166	100	￥1,550
DLSDS170	17.0	166	100	￥2,000
DLSDS190	19.0	166	100	￥2,190
DLSDS200	20.0	166	100	￥2,450

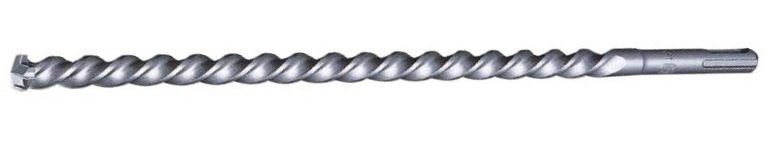

コンクリートドリルロングタイプ（SDS-プラス軸）

品　番	刃　数	刃先径(mm)	全長(mm)	有効長(mm)	基準価格
DLSDS14526	３	14.5	266	200	￥2,720
DLSDS16026	３	16.0	266	200	￥3,260
DLSDS18026	３	18.0	266	200	￥3,630
DLSDS19026	３	19.0	266	200	￥3,900
DLSDS20026	３	20.0	266	200	￥4,220
DLSDS22027	５	22.0	270	200	￥4,910
DLSDS23027	５	23.0	270	200	￥4,910
DLSDS24027	５	24.0	270	200	￥5,550
DLSDS25027	５	25.0	270	200	￥5,980
DLSDS26027	5	26.0	270	200	￥6,190

コンクリートドリル3枚刃（SDS-プラス軸）サドルバンド用

「コンクリートドリル3枚刃（SDS-プラス軸）サドルバンド用」は、全長が長いのでサドルバンドに接触せず穿孔ができます。

品番	刃先径(mm)	全長(mm)	有効長(mm)	基準価格
DLSDS034SB	3.4	166	50	￥1,040
DLSDS035SB	3.5	166	50	￥1,040
DLSDS043SB	4.3	166	50	￥1,040

大型ハンマードリルで使いたい「コンクリートドリル3枚刃（六角軸）」

「コンクリートドリル3枚刃（六角軸）」は、コンクリート・デッキプレート+コンクリートに最も適しており、PCコンクリート・レンガ・石材、法面・アスファルトも穿孔可能です。SDS軸よりも大径の穿孔を行いたい場合にオススメです。電動工具は大型ハンマードリルをお使いください。

「コンクリートドリル3枚刃（六角軸）」

品番	刃先径(mm)	全長(mm)	有効長(mm)	備考	基準価格
DLHEX100	10.0	280	160	ー	￥2,980
DLHEX105	10.5	280	160	ー	￥2,980
DLHEX120	12.0	280	160	ー	￥3,030
DLHEX125	12.5	280	160	ー	￥3,030
DLHEX127	12.7	280	160	ー	￥3,030
DLHEX145	14.5	280	160	ー	￥3,280
DLHEX170	17.0	280	160	ー	￥3,430
DLHEXB19033	19.0	330	210	樹脂系アンカー用/3 枚刃	￥4,290
DLHEXB22033	22.0	330	210	樹脂系アンカー用/5 枚刃	￥5,150
DLHEXB24038	24.0	380	260	樹脂系アンカー用/5 枚刃	￥5,700

まとめ

この記事では、穿孔作業に関する一般的な問題を解決するためのミヤナガの「デルタゴンビットシリーズ」を詳しく紹介しました。独自の刃先形状と刃先径を持つこのシリーズは、従来の2枚刃ドリルよりも施工がしやすく、疲れにくいという大きなメリットがあります。様々な軸タイプによって多岐にわたる材料に対応し、穿孔作業の効率と品質を向上させることが可能です。デルタゴンビットシリーズを使用すれば、より高品質で効率的な穿孔作業を実現できます。
