循環金具のフィルター種類を判別する方法と交換について解説します!
循環金具、実は多くのメーカーが共通仕様
循環金具には、残念ながら商品を特定するための品名や品番は刻印されておらず、フィルターの形状から見極めるしか方法がありません。「フィルター形状が同じでも、給湯器やユニットバスのメーカーが違うのに、本当に交換できるの?」と疑問を抱く方も多いでしょう。実は多くの給湯器メーカーやユニットバスメーカーが純正部品として取り扱う循環金具は、共通の仕様であることがほとんどです。フィルターやパッキンなどの部品も同様で、特殊なものを使っているというケースはほとんどありません。つまり、循環金具のフィルター形状が同じであれば、使用されている部品も交換できる可能性が高いということになります。
モデル別フィルターの見極めポイント
ユニットバスや給湯器の性能向上や変化に合わせ、循環金具も改良を繰り返してきました。ここでは、現在も消耗部品が入手可能か否か、フィルターの形状とサイズから見極めるポイントを確認します。
特徴的な蜘蛛の巣状の吸引口をもつ「JX」モデル
「JX」モデルは、撹拌性能の向上に加えて、浴槽を広く使えるように薄型化にチャレンジした最初のモデルです。本体ボディ材質は金属のみでした。このモデルの『見極めポイント』は以下の2つです。
・蜘蛛の巣状になっている吸込み口とメッシュ網が特徴のフィルター外観
・フィルター外径がφ90、厚みが22.5mm
なお、掃除を繰り返すことにより、メッシュ網が内側にへこんでいることが多いようです。
「JX」モデル循環金具 取替用部品
![](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/04/JX_1.jpg)
図1:JXモデル展開図
品番 | 品名 | 適合 |
SKJ-JX | フィルター | JXモデル |
SKJ-JX2 | フィルターガイド | |
SKJ-JX3 | オネジ | |
UPK-P | スリップパッキン(図1:平シート) | |
UPK-H | 平パッキン | |
UPK-C | カブセパッキン |

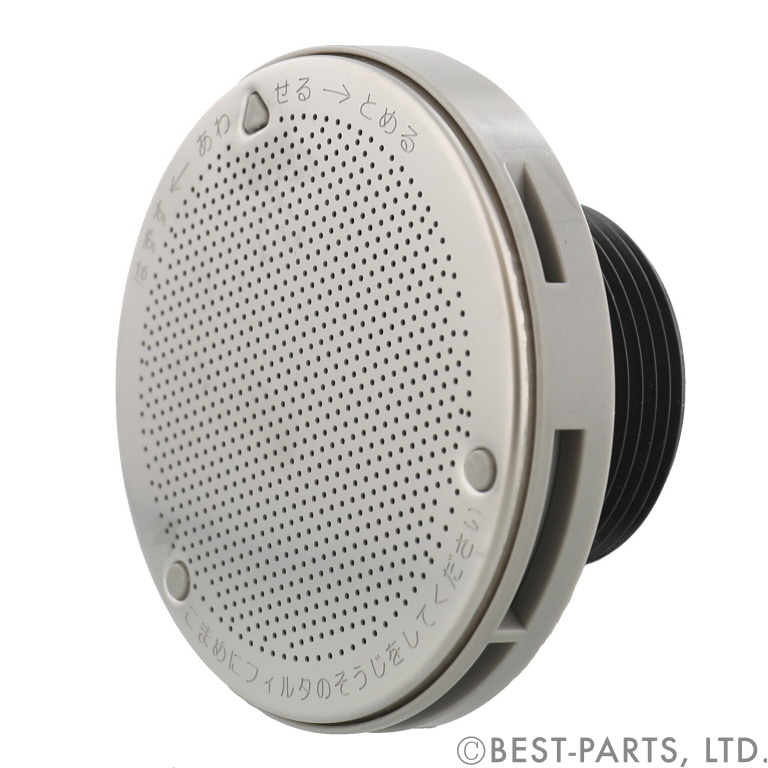

樹脂製の△マークが目印の「KX」モデル・「D」モデル
「JX」モデルに次いで発売された本体が金属ボディの「KX」モデルと樹脂ボディの「Dモデル」。旧モデルに比べて劇的にフィルターの厚みが薄くなりました。この2モデルは、内部のフィルターガイドとOリングはボディ材質により異なるものの、フィルターをはじめとした多くの部品は共通です。このモデルの『見極めポイント』は以下の3つとなります。
・フィルター側面が樹脂製
・フィルター外観正面に樹脂製の△マーク
・フィルター外径がφ82.5、厚みは13.3mm
「KX」モデル循環金具 取替用部品
![KXモデル(金属ボディ)展開図](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/04/89b40574a825fdcedfff215c616ce2e1-e1587027754780.jpg)
図2:KXモデル(金属ボディ)展開図
![Dモデル(樹脂ボディ)展開図](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/04/699923162f52c6dfefc7793ec31819b0.jpg)
図3:Dモデル(樹脂ボディ)展開図
品 番 | 品名 | 適合 |
SKJ-KX2 | フィルターガイド (金属ボディ用) | KXモデル |
SKJ-KX4 | フィルターガイド (樹脂ボディ用) | Dモデル |
SKJ-KX | フィルター | KX/Dモデル共通 |
SKJ-KX3 | オネジ | |
UPK-PK | スリップパッキン(図2・3:平シート) | |
UPK-HK | 平パッキン(図2・3:特殊パッキン) | |
UPK-C | カブセパッキン |

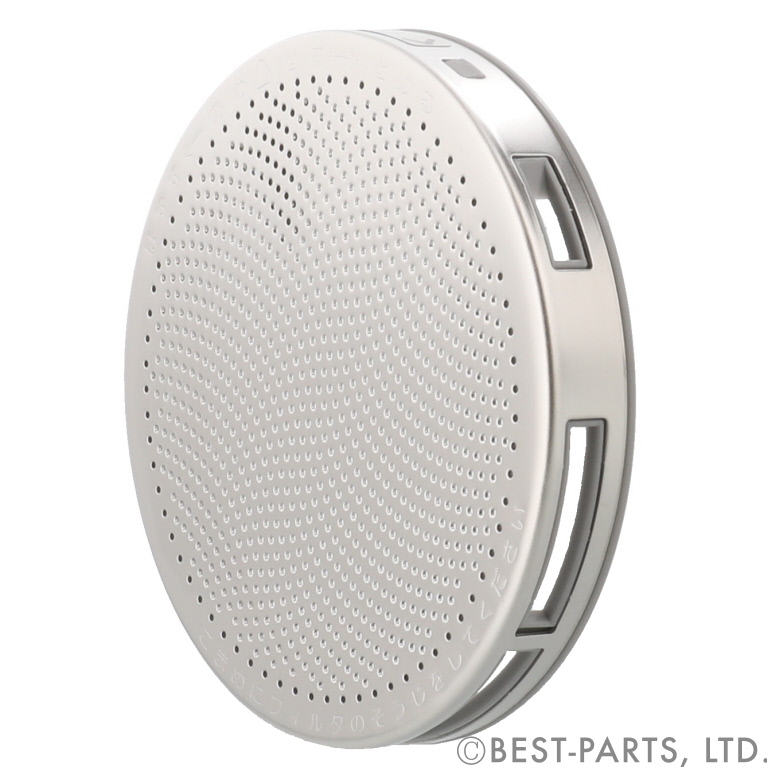

美観に優れた全面ステンレス加工「LX」モデル
現行の「LX」モデルでは、フィルター全面をステンレス加工することによって、美観の向上を実現しました。超薄型と言われた「KX」モデルからさらなる改良がなされ、外径は10%小型化、厚みも20%薄型化しています。また、このモデルからボディの材質(樹脂/金属)に関わらず部品の共通化が図られており、部品選定も楽になりました。このモデルの『見極めポイント』は以下の3つです。
・フィルター全面がステンレス加工
・ウェーブ状パンチングメタル仕様の吸込み穴が特徴のフィルター外観
・フィルター外径がφ75、厚みは10.6mm
「LX」モデル循環金具 取替用部品
![](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/04/LX_2.jpg)
図4:LXモデル展開図
品番 | 品名 | 適合 |
SKJ-LX | フィルター | LXモデル |
SKJ-LX2 | フィルターガイド | |
SKJ-LX3 | オネジ | |
UPK-HL | パッキン | |
UPK-C | カブセパッキン |
便利でお得な「頭部金具セット」
ベストパーツOnlineでは、循環金具のフィルターから平パッキンまでをセットにした「頭部金具セット」を即納品としてラインナップしています。バラバラに部品を取るより安く、交換作業もカンタンなのでオススメです。また、つけ外しに便利な専用締付工具も取り扱っておりますので、ぜひご利用ください。
頭部金具セット/循環金具用ラチェット式締付工具
品番 | 適合 | セット明細 |
SKJ-L | LXモデル | フィルター・フィルターガイド・オネジ・平パッキン |
SKJ-D | Dモデル | フィルター・フィルターガイド・オネジ・スリップパッキン・平パッキン |
SKJ-K | KXモデル | |
SKJ-J | JXモデル | |
B-H71 | LX/KX/D/JXモデル | 循環金具用締付工具(ラチェット式)単品 |
まとめ
入浴時の汚れから給湯器を守る循環金具のフィルターは、長年にわたり付着した汚れを清掃しているうちに破損することがあります。その場合、モデルの特定さえできればフィルターだけの交換も可能で、フィルターの形状やサイズなど、外観の特徴から絞ることができます。今回ご紹介した『見極めポイント』をご確認のうえ、「JXモデル」「KXモデル」「Dモデル」「LXモデル」の4種類のいずれかに該当した場合はベストパーツOnlineにて部品のみの供給が可能です。ぜひご利用ください。
※この記事は2020年4月15日に公開し、内容を修正して2024年6月6日に再度公開しました。
