ドレン配管にVE管を選んで家の外観を美しく仕上げる
意匠性、耐久性に優る高耐候性のVE管
屋内や壁内のドレン配管として、ACドレンパイプを使って結露対策をするのは当たり前。それに対し屋外に露出するドレン配管には、耐候性がある塩ビ管(VP管)やドレンパイプ(DP管)を使う施工業者様が多いのではないでしょうか。しかし、近年ではダークな色の外壁や、配管色を窓枠の色などに合わせるといった色使いも増えているため、グレーとミルキーホワイトの2色だけではあまりに芸がありません。硬質ビニル電線管(VE管)なら6色の豊富なカラーで意匠性を高められるうえ耐候性が付与されていて耐久力も抜群です。しかも、外径寸法はどれも同じなので導入のハードルはありません。
耐候性抜群!生まれ変わったVE管
![VE管の耐候性比較](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/06/a2392822c9e74cb8d04233bf914c8c69.jpg)
図1:VE管なら直射日光が当たる場所であっても長期間にわたり美観が保たれます。
仕様変更された未来工業のVE管は耐候性抜群です。図1の通り、スーパーキセノンによる放射試験では、約1500時間放射しても変色が目立たないという試験結果が出ています。長期にわたり美観に優れるため、ユーザーが気持ちよく生活することができます。
※スーパーキセノン方式は紫外線放射照度が太陽光の3倍(180W/m²)ある促進性の高い試験です。
豊富なカラーリングであらゆる外壁に対応

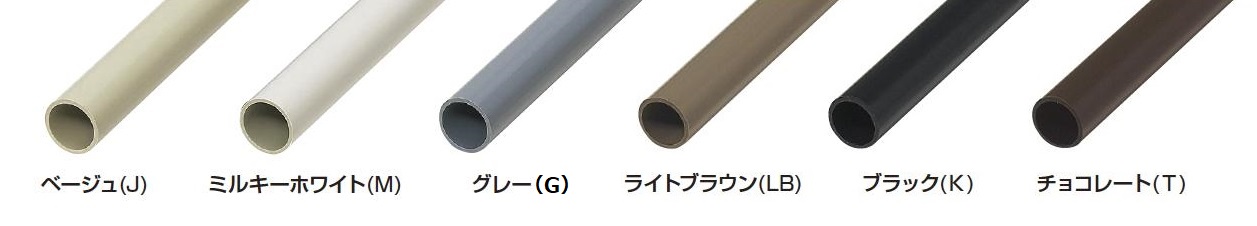

電線引き込みに使用されるVE管は、外壁材に馴染むようベージュ(J)、ミルキーホワイト(M)、グレー(G)、ライトブラウン(LB)、ブラック(K)、チョコレート(T)の6色をラインナップ。これまではベージュがよく売れていましたが、最近ではガルバリウム鋼板などに合わせたブラックやグレーの需要も高まっています。
呼び径 | 品 番 | 色 | 全長 |
14 | VE-14J2 | ベージュ | 2m |
16 | VE-16J2 | ベージュ | |
VE-16G2 | グレー | ||
VE-16M2 | ミルキーホワイト | ||
VE-16LB2 | ライトブラウン | ||
VE-16K2 | ブラック | ||
VE-16T2 | チョコレート | ||
22 | VE-22J2 | ベージュ | |
VE-22G2 | グレー | ||
VE-22M2 | ミルキーホワイト | ||
VE-22LB2 | ライトブラウン | ||
VE-22K2 | ブラック | ||
VE-22T2 | チョコレート | ||
28 | VE-28J2 | ベージュ | |
VE-28G2 | グレー | ||
VE-28M2 | ミルキーホワイト | ||
VE-28LB2 | ライトブラウン | ||
VE-28K2 | ブラック | ||
VE-28T2 | チョコレート |
どれも同じ外径寸法なのでサイズ選びも問題なし
下表は、塩ビ管(VP管)、硬質ビニル電線管(VE管)、ドレンパイプ(DP管)、ACドレンパイプの呼び径と外径を比較したものです。実は、呼び径こそ管種により異なりますが、~22サイズまでの外径寸法はどれも同じです。
塩ビ管 | 硬質ビニル電線管 | ドレンパイプ | ACドレンパイプ | ||||
呼び径 | 外径 | 呼び径 | 外径 | 呼び径 | 外径 | 呼び径 | 外径 |
13 | 18 | 14 | 18 | 14 | 18 | – | – |
16 | 22 | 16 | 22 | 16 | 22 | – | – |
20 | 26 | 22 | 26 | 20 | 26 | – | – |
25 | 32 | – | – | 25 | 32 | 20 | 32 |
– | – | 28 | 34 | – | – | – | – |
唯一の注意点はVE管の向き
![VE-16LB2の写真](https://www.best-parts-media.jp/media-043/wp-content/uploads/2022/08/VE-16LB2sample-e1715736352670.jpg)
図3:VE-16LB2の印字例です。施工する際にはこの印字は見せたくありません。
実際に施工する際に注意すべき点は図3に示したような印字の向きです(流路方向などは指定ありません)。せっかく外壁に合うVE管を選んだのに、このような印字が見えてしまっては元も子もありません。印字を外壁側に向けるなど、ユーザーの目に入らないようなひと工夫で満足度がグッと高まります。
まとめ
これまでは、屋外のドレン配管としてエアコンにはドレンパイプ(DP管)、エコジョーズにはVP管が多く採用されてきました。特に、VP管は調達しやすいという利点からよく利用されていますが、グレー色ではユーザーに喜ばれるプロの仕上げにはなりません。DP管にはミルキーホワイト色があるものの、金属系や近年人気のあるダークな色の外壁にはマッチしません。その点、硬質ビニル電線管(VE管)なら、ベージュ、ミルキーホワイト、グレー、ライトブラウン、ブラック、チョコレートの6色から選ぶことができる上、同色のサドルや継手もラインナップがあります。しかも高耐候性ですから変色の心配も低減できます。さらに、外径寸法はVP管やDP管と同じなので施工方法はこれまでと変わりません。以上から、ドレン配管にはVE管をオススメいたします。
※この記事は2020年6月22日に公開し、修正を加え2021年10月26日、2022年8月8日、2024年5月22日に再度公開しました。
