寒冷地用エアコンの登場で、FF暖房機をエアコンに入れ替えるユーザーがエリアに関わらず増えています。普段はエアコンで十分と思いきや、お好みやお住まい、使用環境や寒波の到来など、時折暖房能力に余裕がないことに気づかされ、本当に良かったのかと考える時も。本稿では、既設の給排気管を生かしてFF式ストーブを交換しなければならない時に便利な各種ソケットをご紹介します。

既存の給排気管をそのまま生かす各種ソケット

FF式ストーブを入れ替える際、稀に問題になるのが給排気管です。既設の給排気管は本体と一緒に交換しなければなりませんが、設置状況によってはそれができない場合があります。その際、便利なのがFF給排気管用各種ソケットです。

給排気管口径一覧表

FFストーブの給排気管の口径はメーカー毎に異なります。一覧表にまとめましたのでご参考にしてください。（2024年12月時点）

呼び径（φ）	メス側径×オス側径	機器メーカー名
35	φ35×φ34	サンポット、リンナイ
40	φ40×φ39	トヨトミ
41	φ41×φ40	コロナ、サンポット、長府製作所、トヨトミ
50	φ50×φ49	コロナ、サンポット、長府製作所、リンナイ

ベストパーツオンラインの呼び径は、Oリングが付いているメス側の径としています。オス側を呼び径としている機器メーカーもある点に注意が必要です。

各種ソケットのラインナップ

似たような数字が多く出てきて分かりづらいかもしれませんが、1ｍｍ違うと接続できません。現場で計測する際は必ず正確に測定してください。

呼び径φ35を変換する

商品コード	オス側（外径実寸）	メス側（内径実寸）	有効長：寸法

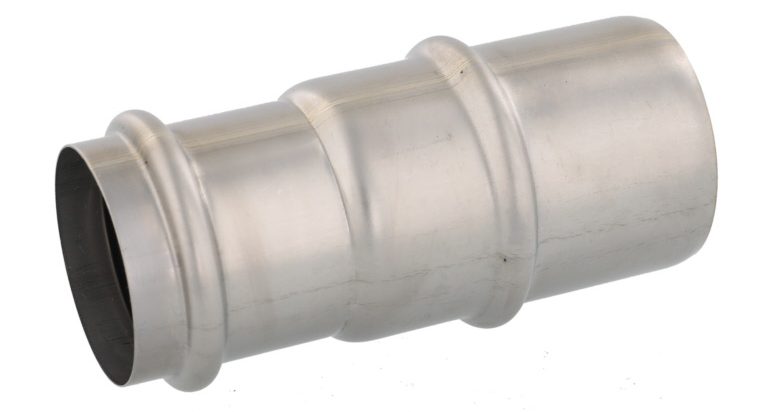

MW3935	φ39（φ39.0）	φ35（φ34.4）	60mm
MW4035	φ40（φ40.0）	φ35（φ34.4）

MW3935は呼び径φ35を呼び径φ40に変換し、MW4035は呼び径φ35を呼び径φ41に変換します。

呼び径φ40と呼び径φ41を接続する

商品コード	オス側（外径実寸）	メス側（内径実寸）	有効長：寸法

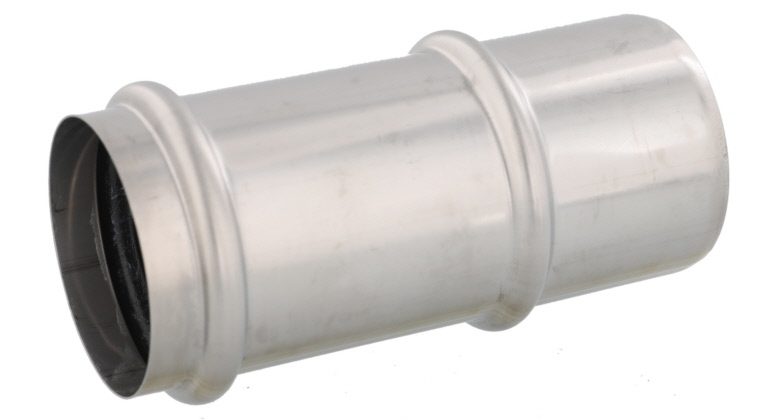

MW4040	φ40（φ40.0）	φ40（φ39.4）	60mm
MW3941	φ39（φ39.0）	φ41（φ40.4）

MW4040は呼び径φ40を呼び径φ41に変換し、MW3941は呼び径φ41を呼び径φ40に変換します。

呼び径φ50に変換する

商品コード	オス側（外径実寸）	メス側（内径実寸）	有効長：寸法

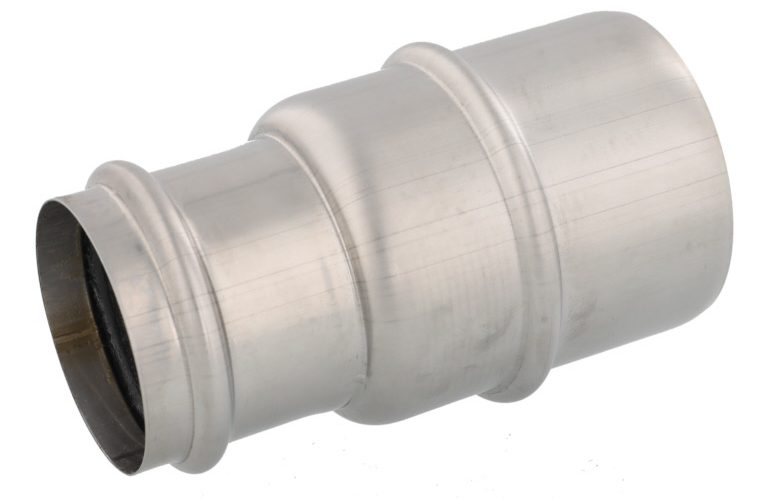

MW4940	φ49（φ49.4）	φ40（φ39.4）	60mm
MW4941	φ49（φ49.4）	φ41（φ40.4）

呼び径φ50は主に業務用の大型ストーブです。MW4940は呼び径φ40を呼び径φ50に変換し、MW4941は呼び径φ41を呼び径φ50に変換します。

販売終了の給排気管口径一覧表

現在は販売していませんが、過去に販売していた機器メーカーの給排気管の口径を参考までに一覧にしました。※代表例となります。掲載以外の商品もある場合があります。

呼び径（φ）	メス側径×オス側径	メーカー名
35	φ35×φ34	三菱電機
40	φ40×φ39	ナショナル、日立
41	φ41×φ40	東芝
50	φ50×φ49	三菱電機

まとめ

FFストーブを入れ替える際は、給排気管も同時に取り替えることが基本となりますが、どうしても既設の配管を取り替えられない場合は、各種ソケットで新旧の配管を接続できる場合があります。「給排気管口径一覧」をご参考にしていただき、既設の配管径を正確に計測し対象となるソケットを特定してください。
