二段置架台で室外機の置き場不足を解消する際の注意点と対策をご紹介します!
室外機の設置スペースを無駄なく確保
エアコン室外機を平置き・横並びで設置すると、増設を依頼された際に新たに室外機を置くスペースがなくなってしまいます。また、庭やベランダがなくスペースが限られており、そもそも平置きでの増設が難しいというケースもあるでしょう。こんな時、「二段置用架台」や「増設架台」を使用して二段置きをすれば、スペースを節約しつつ室外機をすっきりまとめて設置することができます。
「二段置用架台」でスペースを有効活用する
![二段置き架台の施工例](https://www.best-parts-media.jp/media-043/wp-content/uploads/2018/10/AdobeStock_166473569.jpeg)
図1:二段置用架台の設置例
「二段置用架台」を使用して二段重ねで設置すれば、1台分のスペースで室外機2台をまとめることができます。追加で増設工事を頼まれた際のスペースを確保できるうえ、メンテナンスもしやすいのでアフターサービスも安心です。また、バルコニーや庭の駐車スペースなどを広く使用することができるなど、ユーザーにとってもメリットがあります。
一方で、下段に設置した室外機は上方向への通気ができなくなってしまうために電力効率が落ちやすくなるデメリットもありますから、設置場所は十分な検討が必要です。
架台選定のポイントは「設置する地域」
「二段置用架台」であればなんでも大丈夫かと言われれば、そうではありません。使用している素材や仕上げの塗装の種類により、設置に適した環境が異なります。
腐食の心配が少ない地域なら「鋼板+粉体塗装仕上げ」
粉体塗装仕上げの「二段・平地高置架台(C-WG○・C-WJ○)」は、最もスタンダードな仕様でコストメリットがあります。塩害地域などでなく、腐食のリスクの低い地域ではこちらがおすすめです。
品番 |
室外機固定寸法(mm) | 一段目有効寸法(mm) | |
幅 | 奥行 | ||
C-WG-S | 300~650 | 140~320 | 幅700×奥行294×高さ639 |
C-WG | 300~700 | 160~340 | 幅744×奥行314×高さ723 |
C-WG-L | 400~800 | 200~380 | 幅834×奥行354×高さ723 |
C-WJ-LH2 | 400〜750 | 200~380 | 幅827×奥行359×高さ908 |
C-WJ-LLH | 400〜800 | 200〜380 | 幅893×奥行353×高さ908 |
塩害地域や降雪地域なら「溶融亜鉛メッキ仕上げ」
鋼板に溶融亜鉛メッキを施すことで耐食性を高めた「二段置用架台(C-WZJ-○)」は、粉体塗装仕上げの製品に比べて多少コストは上がりますが、長期間にわたり腐食を防ぐという大きなメリットがあります。塩害地域や降雪地域では必ずこちらを使用してください。
品番 | 室外機固定寸法(mm) | 一段目有効寸法 | |
幅 | 奥行 | ||
C-WZJ-2 | 300~650 | 160~340 | 奥行313×高さ748×幅727 |
C-WZJ-L2 | 400~750 | 200~380 | 奥行353×高さ748×幅827 |
C-WZJ-LH | 400〜750 | 200~380 | 奥行359×高さ908×幅827 |
C-WZJ-LLH | 400〜800 | 200〜380 | 奥行353×高さ908×幅893 |
増設ジョイント部材セットを使えば三段にもできる
![増設ジョイント部材セットの施工イメージ](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/08/CE-TJZ_2_100.jpg)
図2:増設ジョイント部材セットの施工イメージ
平置きできない場所にエコキュートとエアコン2台、合計3台の室外機を取り付けなきゃいけないのに、二段置架台じゃスペースが足りない!というレアケースに遭遇してしまった場合も大丈夫。「二段置用架台」に専用の「増設ジョイント部材セット」を組み合わせるだけで、二段置きの架台を三段置きにして室外機を3台設置する事ができます。もちろん、平地置きの架台に組み合わせて二段置きにするということも可能です。
品番 | 室外機固定寸法(mm) | 適用二段置用架台 | ||
幅 | 奥行 | 高さ | ||
CE-TJ | 300〜700 | 160〜340 | 667〜806 | C-WG |
CE-TJ-L | 400〜800 | 200〜380 | 667〜806 | C-WG-L |
CE-TJZ | 300〜650 | 160〜340 | 606〜826 | C-WZJ-2 |
CE-TJZ-L | 400〜750 | 200〜380 | 626〜826 | C-WZJ-LH |

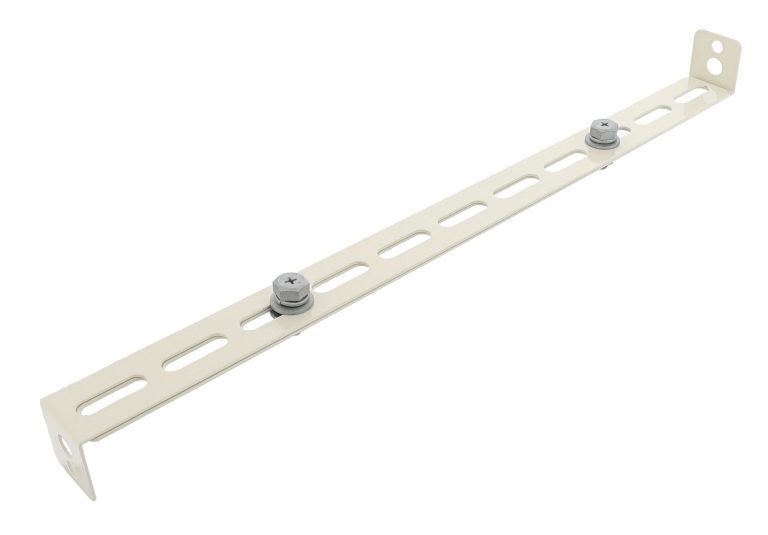

転倒防止対策を忘れずに
このように、「ジョイント部材セット」を使用すれば三段置きにできますが、縦に長くなる分、転倒の対策を行わなければなりません。必ず「転倒防止金具」を使用しての転倒防止対策、「アンカー固定」の2つを行ってください。
粉体塗装仕上げの「CE-TBG」はアイボリー色で前述の「二段・平地高置架台(C-WG○・C-WJ○)」と、鋼板にクリア塗装を施した「CE-TBG-C」は「二段置用架台(C-WZJ-○)」と近似色となっています。
品番 | 材質/仕上げ | 付属品 |
CE-TBG | 溶融亜鉛メッキ鋼板/粉体塗装 | ステー×2、⊕六角ボルト×2、ナット×2 |
CE-TBG-C | 溶融亜鉛メッキ鋼板/クリア塗装 |
まとめ
エアコン室外機を平置き・横並びで設置すると、増設を依頼された際に新たに室外機を置くスペースがなくなってしまいます。「二段置用架台」を使用すれば、スペースを節約してスッキリとした住宅外観を保ちつつ、更なる増設の依頼があった際にも対応しやすくなります。また、2台以上の室外機をまとめて設置したい現場には、「ジョイント部材セット」を利用して三段置きにする方法もあります。その際は「転倒防止金具」を使用しての転倒防止対策もお忘れなく。
