給湯や暖房分野ではヒートポンプが普及し、エアコン設置も一家に複数台が当たり前となった昨今。スペースを有効活用するべく、室外機の設置方法が多様化する中、気にしておきたいのが室外機からのドレン水の排水方法です。本稿では、ドレン水を目的の排水箇所まで誘引する「集中ドレンパン」をご紹介します。

ドレン水を垂れ流したくない場所に最適

架台に取付けるドレンパンの有用性や取付時の注意点については過去の記事でも紹介しておりますので、そちらもぜひご確認ください。

ドレンパンは、一般的に室外機前方にドレン水を流す構造となっています。下段の室外機に直接汚れやつららが落ちる心配がない反面、都市部や商業施設などの人目に付く場所の場合はこうした排水方式が気になるユーザーもいるもの。こうしたニーズを受け、ドレン水を目的の場所に集中排水する目的で開発されたのが「集中ドレンパン」です。

集中ドレンパンのラインナップ

ベストパーツオンラインでは、平地置・二段置用架台に取付けるタイプと壁面用架台に取付けるタイプをラインナップしています。

ルームエアコン用の集中ドレンパン

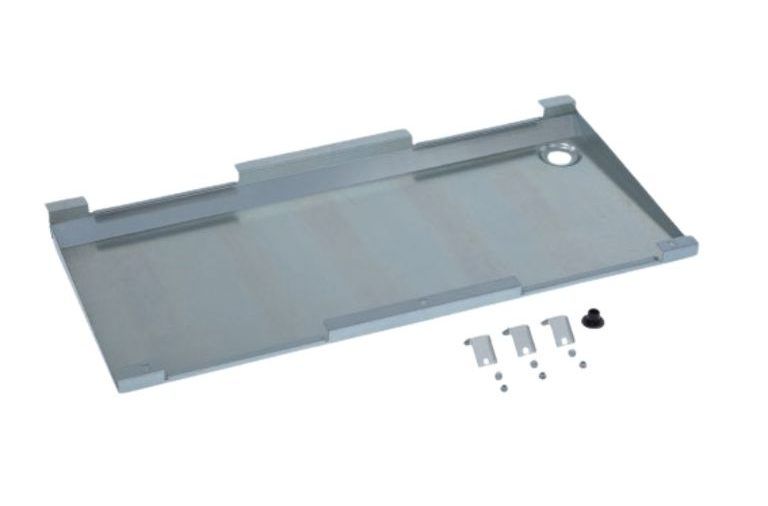

CE-SDP-Lは、ルームエアコン用の据付架台として多様なラインナップを展開し、抜群の施工性で支持される日晴金属の「クーラーキャッチャー」用の集中ドレンパンです。ドレンパン右上の穴へドレン水を集めて集中排水させます。穴からドレン水が垂れ流しにならないよう、必ず付属のドレンソケットを嵌め、ドレンパイプを接続してください。

一番のポイントは室外機設置後でも取付けできることで、架台の内側からドレンパンを入れて片側（ツメがある側）を架台のフレームに引っ掛け、もう片側を付属のコテイカナグで固定することで施工が完了します。取付けに必要な部材が一式付属しているのも嬉しいポイントです。

品番	ドレンパン寸法（mm）	適合架台
CE-SDP-L	幅820×奥行423	C-NG5-L／C-NG-L／C-NZJ5-L2／C-WG-L／C-WZJ-L2／C-WJ-LH2／C-WZJ-LH／C-NK



パッケージエアコン用の集中ドレンパン

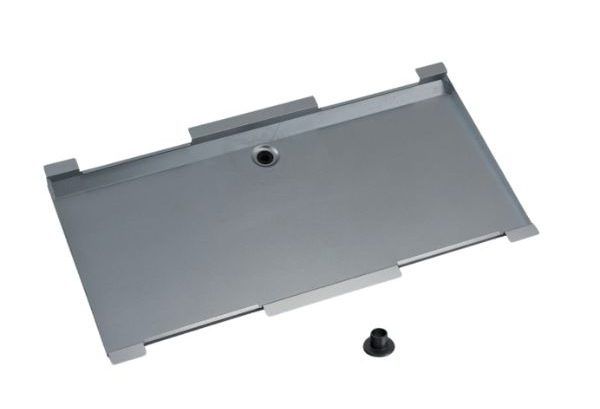

パッケージエアコン（業務用エアコン）向けの据付架台シリーズ「PCキャッチャー」には、同シリーズの「業務用集中ドレンパン」をお使いください。CE-SDP-L同様、ドレンパン本体の穴に付属のドレンソケットを嵌め込み、ドレンパイプを接続して使用します。架台への取付は架台のトリツケベース（図参照）を取付ける前にはめ込むだけなので非常にカンタンですが、施工の手順上、後付け施工はできないことにご注意ください。

品番	ドレンパン寸法（mm）	適合架台
PE-SDP30	幅947×横490	PC-NJ33／PC-NJ35／PC-NJ38／PC-NJ310／PC-NJ30W／PC-NJ30WL
PE-SDP60	幅1147×横510	PC-NJ63／PC-NJ65／PC-NJ68／PC-NJ610／PC-NJ60W／PC-NJ60WH／PC-NJ100W



壁面架台用の集中ドレンパン

床面で十分な設置スペースが確保できない場合に採用されることが多い「壁面用架台」は、対策を講じないと排出されたドレン水が壁や床のシミ汚れの原因となったり、下を通った人に水滴がかかってしまう恐れがあります。「壁面架台用集中ドレンパン」を架台下部に取付けて排水をドレンホースへ集めることで、こうしたトラブルを回避することが可能です。

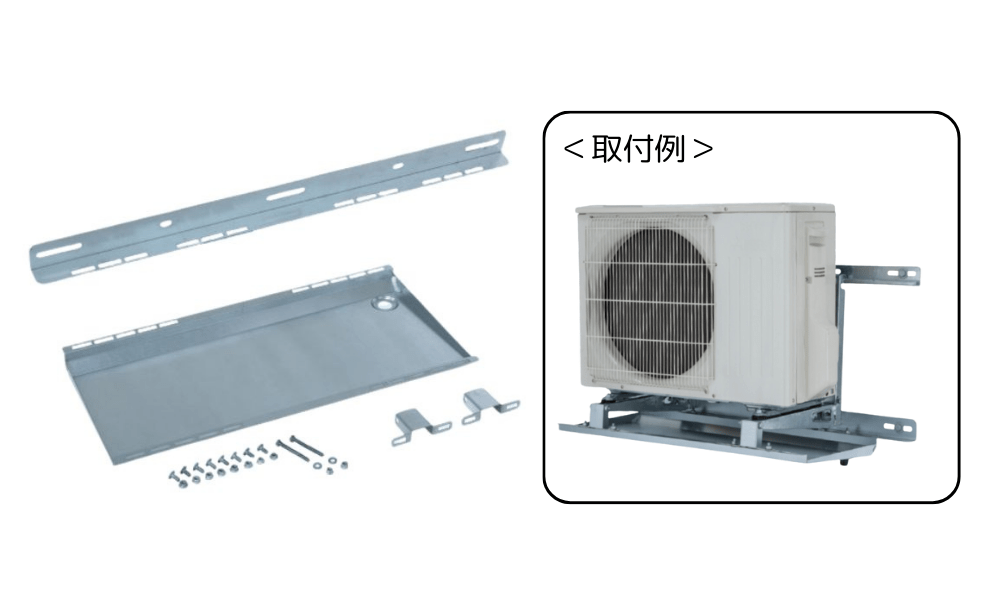

本モデルは後付け施工が可能ですが、ヨコカン（画像上部の長い部品）およびドレンパン本体を架台の下に潜り込ませるように取り付ける（画像取付例参照）構造上、とくにヨコカン中央の固定用コーチボルトが締め込みにくくなります。強度に大きく影響するため、確実に施工しましょう。

品番	ドレンパン寸法（mm）	適合架台
CE-KDP	幅817.6×奥行417	C-KZG／C-KG／C-KZG7／C-KG7
CE-KDP-L	幅901.6×奥行485	C-KG-L／C-KZG-L／C-KG7-L／C-KZG7-L

まとめ
