マンションだけでなく多くの戸建新築住宅にも採用されている温水式床暖房。あってよかった設備ランキングでも上位にランクされるほど満足度が高い設備です。一方で既存の住宅やマンションの床暖リフォームは、建築・設備・内装に関わる多くの方の力が必要であり、ユーザー様も施工業者様もハードルが高いと考えがちです。本稿では床暖リフォームを前提として開発され設備業者様、内装業者様だけでも完結できる「エクセルソーレ™5.5」とそれにマッチするフローリング材「スーパー6」を紹介します。

床暖リフォームが設備業者または内装業者だけでできる

ここ何年にもわたって、「エクセルソーレ™」の上面放熱効率を改善してきた三菱ケミカルインフラテック社。中でも床暖リフォームに特化した厚さ5.5mmの「エクセルソーレ™5.5」に、リフォーム用の約6mmの上貼りフローリング「スーパー6」を組み合わせれば木工事を入れずに床暖リフォームができます。設備業者様、内装業者様だけで完結する、新次元の施工方法を確認しましょう。

工事の規模が大きく大工と内装業者の力が必須だった

図１の通り、一般的な木造住宅では、床下と床仕上げ面（フローリング）の間には根太と断熱材があり、その上にフローリングの下地合板が敷き詰められています。床暖房が導入されているマンションや住宅はフローリングと下地合板の間に温水式床暖房用マットが敷設されています。

通常の温水式床暖房用マットはドアや巾木の加工が必要

床暖リフォームで今主流の「エクセルソーレ™45」に代表される厚さ12mmの温水式床暖房用マットを導入しようとすると既存のフローリングを剥がしてあらわになった下地合板の上に厚さ12mmの床暖房用マットを敷設し、更にその上からフローリングを貼らなければなりません。結果、床高が床暖房用マットの厚みの分だけ高くなるので、大工には扉を12mmカット、巾木の加工、内装業者様にはクロスの張替え作業などが発生し、多くの方々の力が必要になり、数日間の施工日数、施工費が高くなることをユーザーに理解してもらう必要があります。

設備業者様や内装業者様が床暖リフォーム名人になれる「エクセルソーレ™5.5」

下地合板の上に「エクセルソーレ™5.5」を敷設し、床暖房リフォームを簡単に実現できる革新的なソリューションが登場しました。この新製品は、従来の温水式床暖房用マットとは異なり、わずか5.5mm厚の薄型設計を採用しています。そのため、朝日ウッドテック社から発売されている厚さ約6mmの上貼り用フローリング「スーパー6」と組み合わせることで、床の高さを変えずに床暖房リフォームを行うことができます。既存の12mmフローリングを剥がす必要もなく、大工工事やドアの加工なども不要です。この革新的な組み合わせにより、効率的で便利な床暖房リフォームが可能となります。

薄さの秘密はφ3.7架橋ポリエチレン管

リフォーム用温水マット「エクセルソーレ™5.5」の放熱部には、Φ3.7の架橋ポリエチレンパイプがムラなく温まる三菱ケミカルインフラテック社独自の配管パターンで配管されており、敷き詰めるだけで最大の能力を発揮します。さらに2022年の仕様変更で7A架橋ポリエチレンパイプと接続する継手がマットに一体となり現場で接続する継手が少なくなり、より一層施工が容易になりました。

豊富なサイズラインナップ

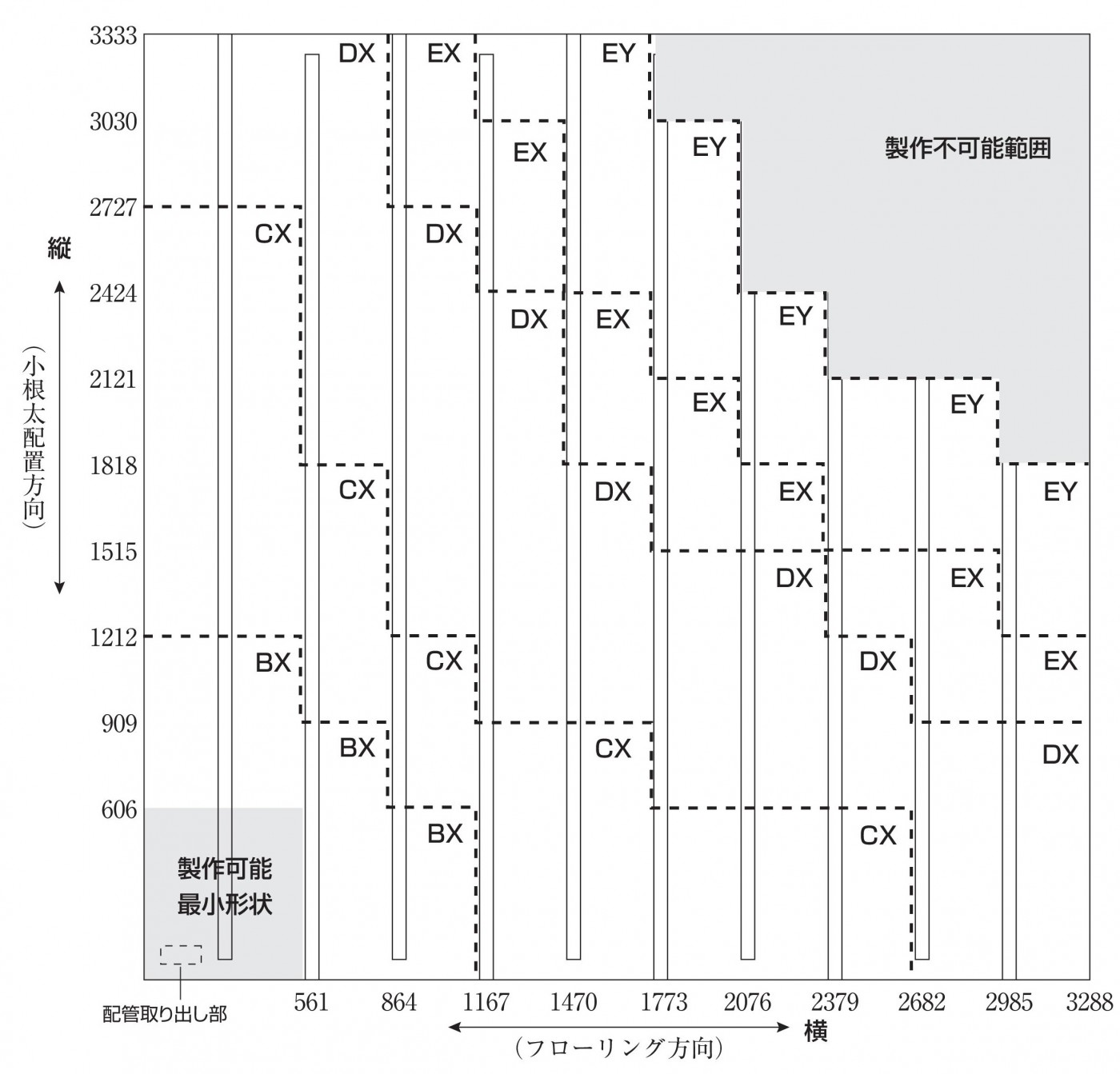

最大サイズが2121×2985から最小909✕864まで25サイズがラインナップされているため、一般的な設計であれば十分満足できます。さらに、25パターンのラインナップでは対応できない場合は、図３の範囲内で特注サイズの製作を承ります。納期は約3週間程度かかりますが、定型サイズより大きいサイズの製作も可能なので、リビングなど広い面積であってもご相談ください。

「エクセルソーレ™5.5」のラインナップ

商品コード	サイズ	回路数	保有水量(ℓ)	推奨流量(ℓ/min)	流体抵抗(kPa)	投入熱量(W)
UFM5.5-2130H	2,985×2,121×5.5	3	1.07	0.9	49.3	1114
UFM5.5-3021H	2,076×3,030×5.5	3	1.05	0.9	50.4	1107
UFM5.5-2424H	2,379×2,424×5.5	3	0.96	0.9	44.7	1016
UFM5.5-2127H	2,682×2,121×5.5	3	0.97	0.9	45.6	1001
UFM5.5-2721H	2,076×2,727×5.5	3	0.92	0.9	43.5	996
UFM5.5-1830H	2,985×1,818×5.5	3	0.93	0.9	43.4	956
UFM5.5-3018H	1,773×3,030×5.5	3	0.87	0.9	38.9	945
UFM5.5-2124H	2,379×2,121×5.5	3	0.85	0.9	39.8	889
UFM5.5-2421H	2,076×2,424×5.5	3	0.83	0.9	38.2	885
UFM5.5-1827H	2,682×1,818×5.5	3	0.85	0.9	38.5	859
UFM5.5-2718H	1,773×2,727×5.5	3	0.75	0.9	34.8	850
UFM5.5-1530H	2,985×1,515×5.5	2	0.72	0.6	49.7	800
UFM5.5-3015H	1,470×3,030×5.5	2	0.70	0.6	48.0	788
UFM5.5-1824H	2,379×1,818×5.5	2	0.67	0.6	46.2	766
UFM5.5-2418H	1,773×2,424×5.5	2	0.61	0.6	42.2	761
UFM5.5-1524H	2,379×1,515×5.5	2	0.57	0.6	39.3	637
UFM5.5-2415H	1,470×2,424×5.5	2	0.57	0.6	39.3	630
UFM5.5-1818H	1,773×1,818×5.5	2	0.48	0.6	32.5	570
UFM5.5-0918H	1,773×909×5.5	1	0.23	0.3	30.7	259
UFM5.5-1809H	864×1,818×5.5	1	0.24	0.3	32.4	253
UFM5.5-0624H	2,379×606×5.5	1	0.24	0.3	32.7	232
UFM5.5-2406H	561×2,424×5.5	1	0.21	0.3	28.8	219
UFM5.5-0618H	1,773×606×5.5	1	0.15	0.3	20.3	172
UFM5.5-1806H	561×1,818×5.5	1	0.16	0.3	21.6	164
UFM5.5-0909H	864×909×5.5	1	0.13	0.3	16.7	127
UFM-5.5BXAKH	上図BXの範囲	特注サイズの範囲は、上の表でご確認ください。
UFM-5.5CXAKH	上図CXの範囲
UFM-5.5DXAKH	上図DXの範囲
UFM-5.5EXAKH	上図EXの範囲
UFM-5.5EYAKH	上図EYの範囲

エクセルソーレ™5.5にマッチするフローリング

前述の通り、「エクセルソーレ™5.5」を効果的に活用するためには、朝日ウッドテック社の約6mm厚のフローリング「スーパー6」との組み合わせが必要です。この組み合わせを活用して、異なるコストやシチュエーションに適した3つの異なるラインナップが用意されています。

ライブナチュラル🄬ORIGINAL　スーパー6

「ライブナチュラル🄬ORIGINALスーパー6」は、伸縮性の少ない合板に銘木単板を厳選して貼り付けた、木の風合いを楽しむことができる床暖房対応のフローリング材です。このフローリングは3Pタイプのデザインを提供しており、さらに建築の要望に合わせて6色の中から選択することが可能です。こうした特長により、美しいデザインと木の温かみを両立した、高品質なフローリング材となっています。

商品コード	品名	デザイン
HSP30048	ブラックチェリー	3P
HSP30047	シカモア	3P
HSP30017	ハードメイプル	3P
HSP30002	ブラックウォルナット	3P
HSP30049	バーチ	3P
HSP30005	オーク	3P

ライブナチュラル🄬MSXスーパー6 for Dog

木の風合いを楽しみながら、動物の足腰に負担をかけにくい適度な摩擦を提供するため、ライブナチュラル🄬ORIGINALスーパー6は特別な加工が施されたフローリング材です。この加工により、安定した歩行感を実現しつつ、床暖房環境でも安心して使用できます。さらに、デザインのバリエーションも充実しており、広々とした空間には幅広の2Pタイプ、一般的な間取りには定番の3Pタイプが選べます。こうした特長により、美しさと実用性を兼ね備えた、優れたフローリング材としておすすめです。

商品コード	品名	デザイン
HSB20048S	ブラックチェリー	2P
HSB20017S	ハードメイプル	2P
HSB2002WS	ブラックウォルナット	2P
HSB20005S	オーク	2P
HSB30048S	ブラックチェリー	3P
HSB30017S	ハードメイプル	3P
HSB3002WS	ブラックウォルナット	3P
HSB30005S	オーク	3P

アネックス🄬ST　スーパー6

「アネックス🄬STスーパー6」は、銘木単板ではなく、経済的な選択を提供するためにオレフィンシート仕上げが施された、手頃な価格のフローリング材です。このフローリングは、高品質な見た目と使い勝手を大切にしつつ、予算を考慮したリーズナブルな選択としておすすめです。

商品コード	品名	デザイン
HST2S506	ホワイトマロン柄	2P
HST2S520	ソウアッシュ柄	2P
HST2S503	メイプル柄	2P
HST2S521	オーク柄	2P
HST2S516	ウォルナット柄	2P

まとめ

高い満足度をもたらす床暖房設備。今では既存の建物でも、「エクセルソーレ™5.5」と「スーパー6」の組み合わせによって、フローリングを剥がさずに12mmの高さに収めることが可能です。これにより、大規模な木工事やドア、巾木の調整を必要とせずに、設備業者や内装業者だけで簡単に床暖房リフォームを実現できます。また、施工期間も短縮されるため、ユーザーの負担も軽減されます。これは、リフォームに携わる設備業者や内装業者の皆様にとって、提案の一環として積極的に検討していただきたい素晴らしい組み合わせです。ユーザーにとっても利便性の高い選択肢となることでしょう。

※この記事は2020年5月21日に公開、修正して2024年12月27日に再度公開いたしました。
