快適な空間を実現できる温水暖房システムですが、配管長が長い、分岐が多いといった現場だと熱源機のパワーだけでは流量を満たせず、思っていたよりも温まらないといったクレームにつながりかねません。そのような現場では流れる冷温水を加圧して流量を確保しユーザーが満足いくシステムを設計しましょう。

温水暖房システムに必要なラインポンプ

温水暖房システムの流量不足は主にラインポンプを使用して改善します。本稿では、屋外使用可でシステムにマッチする揚程・揚水量を選べる三相電機社製「ラインポンプPBZ型」をご紹介します。

ラインポンプとは？

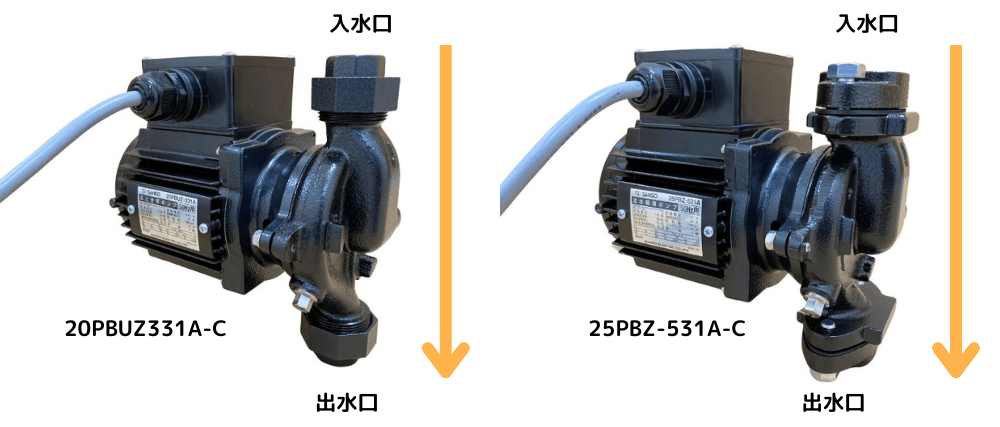

ラインポンプ（インラインポンプ）とは図1のように入水口と出水口が一直線状にあるポンプで、床や台に設置する必要がなく、省スペースで配管の途中に容易に取り付けることができます。水や不凍液が流れる際に加圧することができるため温水循環システムや商業用ビルの冷却システムに使用されます。

長寿命を実現する全閉モータ

「潤滑管理効率化促進調査報告書」によると、破損割合の最も高い機械要素は転がり軸受（いわゆるベアリング）が約3割を占めているそうです。三相電機社の「ラインポンプPBZ型」はこの問題を改善するために全閉モータを採用しています。全閉モータとは、モータを覆うケースに空気取り込み用の穴がないもので、これにより軸受が外気に触れることなく、その性能を長期間維持します。通常、モータはケースに空気の通り道を作り、空冷によってオーバーヒートを防ぎます。全閉モータは空気の通り道はないものの、独特のヒダ形状により表面積を増やすことで空冷を実現します。さらに、全閉モータであるため屋外に設置することも可能なのが特徴の一つです。

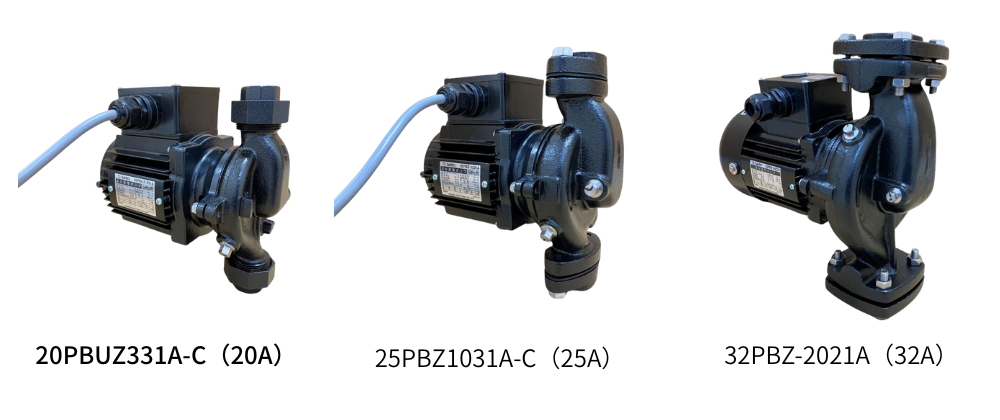

三相電機の全閉モータラインポンプPBZ型

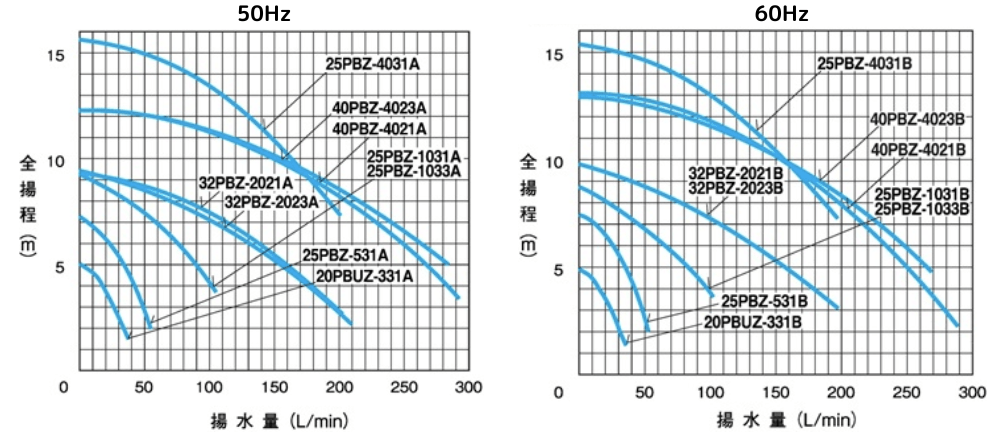

ベストパーツオンラインでは三相電機社のラインポンプのうち不凍液にも使用可能なモデルをラインナップしています。通常品と比べて、メカニカルシールの材料の比率を変えることで水よりも粘度がある不凍液に使用できるように調整されています。配管のサイズだけでなく単相100V / 三相200Vも選べ、一般住宅だけでなく大型施設でも選択肢があるので図2の性能曲線からシステムに必要な機器を選んでください。ただし、熱源機に内蔵されたポンプの流量を超えることはできない点には注意が必要です。

東日本で使える50Hzモデル

品番	周波数 （Hz）	接続	定格電圧 （V）	揚程 （m）	揚水量 （L/min）
20PBUZ331A-C	50	Rc3/4	単相100	3.9・2.0	15・30
25PBZ-531A-C		Rc1	単相100	5.7・3.6	20・40
25PBZ1031A-C		Rc1	単相100	7.5・5.7	30・70
25PBZ1033A-C		Rc1	三相200	7.6・5.8	30・70
32PBZ-2021A		Rc1-1/4	単相100	7.8・4.6	50・150
32PBZ-2023A		Rc1-1/4	三相200	7.8・4.4	50・150



西日本で使える60Hzモデル

品番	周波数 （Hz）	接続	定格電圧 （V）	揚程 （m）	揚水量 （L/min）
20PBUZ331B-C	60	Rc3/4	単相100	3.6・1.6	15・30
25PBZ-531B-C		Rc1	単相100	5.9・3.6	20・40
25PBZ1031B-C		Rc1	単相100	7.0・5.1	30・70
25PBZ1033B-C		Rc1	三相200	7.0・5.3	30・70
32PBZ-2021B		Rc1-1/4	単相100	8.0・4.4	50・150
32PBZ-2023B		Rc1-1/4	三相200	8.0・4.5	50・150



まとめ

本稿では、屋外使用可でシステムにマッチする揚程・揚水量を選べる三相電機社製「ラインポンプPBZ型」をご紹介しました。ベストパーツオンラインでは不凍液にも使用可能なモデルを20Aから32Aまで選べるほか、25Aと32Aは大型施設も考慮した三相200Vモデルもラインナップしています。熱源機に内蔵されたポンプの流量を超えることはできませんので、その点に注意しながらユーザーが満足いくシステム設計をするようにしてください。
