ガス式衣類乾燥機の普及に伴い、ガスコンセントの増設工事が増加しています。こうした増設工事では頻繁に使用されるガスフレキですが、その被覆材は紫外線によって劣化する傾向にあり、屋外露出配管としては推奨できません。紫外線によって劣化した被覆には亀裂や剥がれが生じやすく、これが進行すると鉄粉や塩素イオンがステンレスの酸化被膜を破壊し、ピンホールが発生するリスクが高まります。このピンホールは、最終的にガス漏れを引き起こす可能性があり、大きな安全上の問題を生じさせることになります。このようなリスクを軽減するためには、耐候性に優れたAES樹脂を使用した「ガスフレキ用エネモール」をオススメします。このエネモールは屋外環境下でも安全に使用でき、ガスフレキの保護に効果的です。

継手のラインナップが豊富だから思い通りに敷設できる

給水給湯配管の化粧カバーとして人気のRMモールと同じデザインコンセプトを持つ「ガスフレキ用エネモール」の導入は、配管の見栄えを向上させるだけでなく、機能面でも大きな利点を提供します。特に、ガスフレキからプッシュインパクト分岐チーズを用いて外壁を貫通する際に必要な「壁貫通チーズ（品番：GMLWT-15M）」などの継手は、ガス配管に特有の要件を満たしつつ、造作工事を最小限に抑えることができます。このように、ガスフレキ用エネモールの豊富なラインナップは、実用性と美観を両立させるだけでなく、工事の効率化という点でも高い価値を提供します。

様々な設置条件に柔軟に対応できる豊富なラインナップ

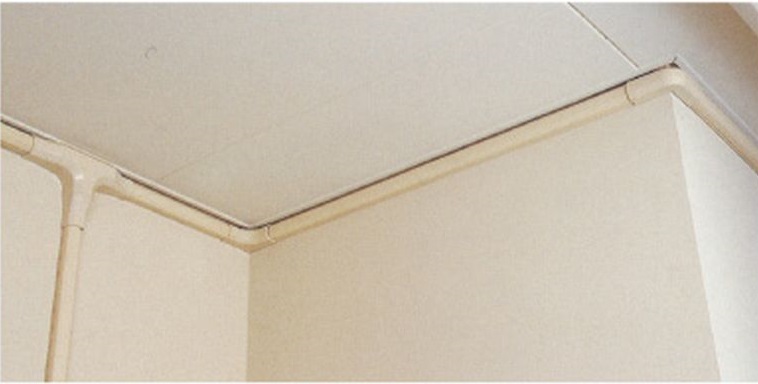

ガス式衣類乾燥機やガスファンヒーターを後付けする際には、ガス配管を宅内に引き込む必要があります。一般的に行われるガスフレキをガスフレキ用サドルバンドで固定する露出配管は、美観を損ねる可能性があります。このような状況に対応するため、「ガスフレキ用エネモール」をオススメします。耐候性に優れたAES樹脂を使用したこのエネモールは、紫外線劣化に対して強く、ガスフレキを長期間保護します。スリムなデザインにより、壁に沿って目立たないように配管を這わせることができ、室内の美観を保ちます。さらに、ガスフレキ用エネモールには様々なサイズや形状のオプションがあり、さまざまな設置条件に柔軟に対応できます。

ガスフレキサイズに適合するエネモールタイプ

ガスフレキ呼び径	ガスフレキ外径	適合エネモール
10A	φ15.7	GML-10Mタイプ
15A	φ19.9	GML-15Mタイプ
20A	φ25.7	GML-25Mタイプ
25A	φ32.3	GML-25Mタイプ

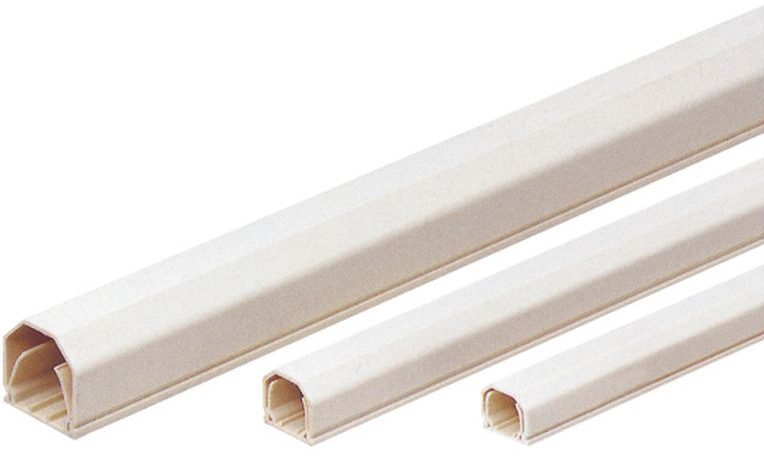

ガスフレキ用エネモール（ストレート）

エネモールの登場前には、多くの施工業者様がよろい管や塩ビ管をガス配管の保護に使用していました。しかし、これらの材料は耐候性に欠けるため、紫外線や気候変動に対して脆弱です。この問題に対する解決策として、「ガスフレキ用エネモール（ストレート）」の使用を推奨します。

品番	全長	高さ	幅	適合フレキ
GML-10M	2.1ｍ	21mm	24mm	10A
GML-15M		25mm	27.5mm	15A
GML-25M		40mm	40mm	20A・25A

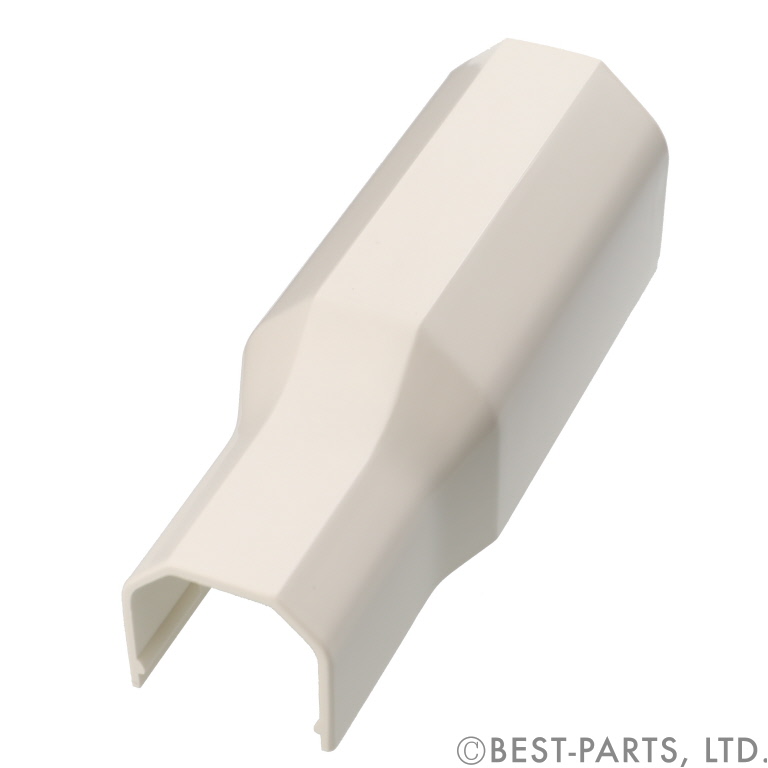

露出型ヒューズガスコンセントに最適な「ガス栓カバー」

露出型ヒューズガス栓とガスフレキ用エネモールの接続箇所に最適な「ガス栓カバー」

品番	品名	全長	H1	H2	幅
GMLK-10ML	ガス栓カバー	100mm	32mm	23mm	35mm
GMLK-15ML	ガス栓カバー	110mm	34mm	27mm

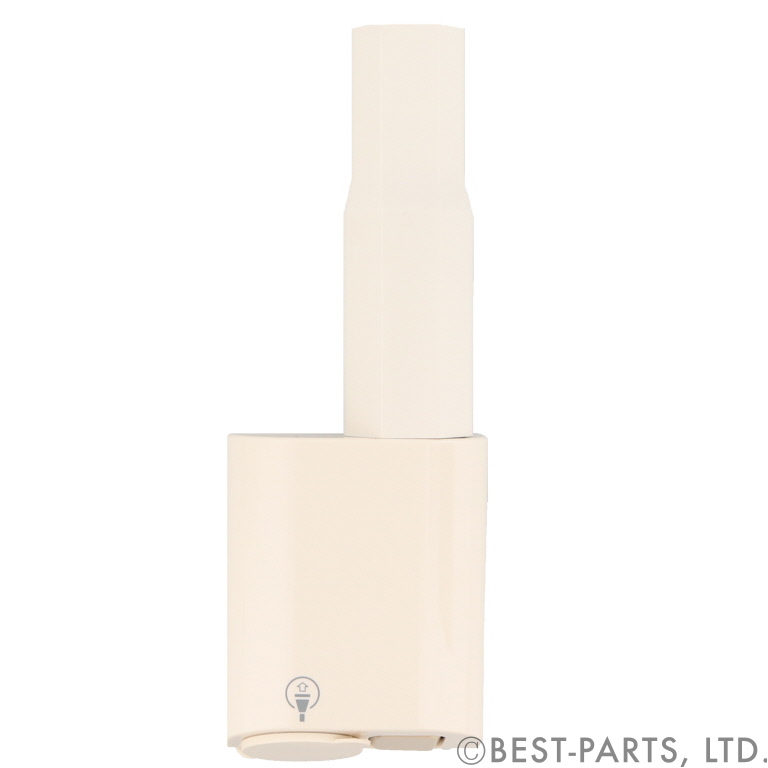

「ガス栓カバー」に適合する「露出型ヒューズガス栓」

品番	接続入口側	接続出口側	ガス種	作動流量	ガスコード長
SG450B-12	Rc1/2	コンセント	都市ガス	1.2㎥/h	3m以下
SG450B-10	Rc1/2	コンセント	LPガス	1.2㎥/h	5m以下

壁面の方向変換やつなぎ目に使用する継手

ガスフレキ用エネモールの曲がり個所をカバーする「エルボ」

品番	品名	全長	高さ	幅
GMLM-10M	エルボ	65mm	23mm	27mm
GMLM-15M	エルボ	70mm	27mm	31.5mm
GMLM-25M	エルボ	41mm	41mm	44mm

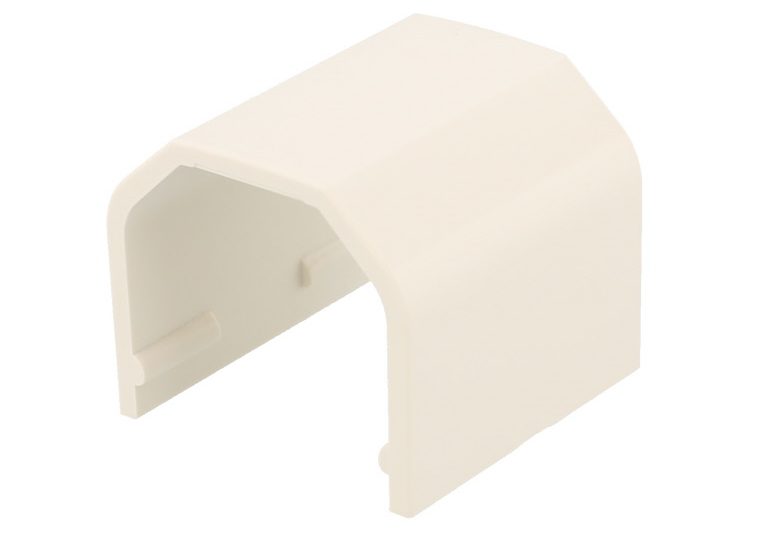

ガスフレキ用モールのつなぎ目に最適な「ソケット」

品番	品名	全長	高さ	幅
GMLS-10M	ソケット	28mm	28mm	23.1mm
GMLS-15M	ソケット	32mm	32mm	27.2mm
GMLS-25M	ソケット	45mm	45.5mm	42.5mm

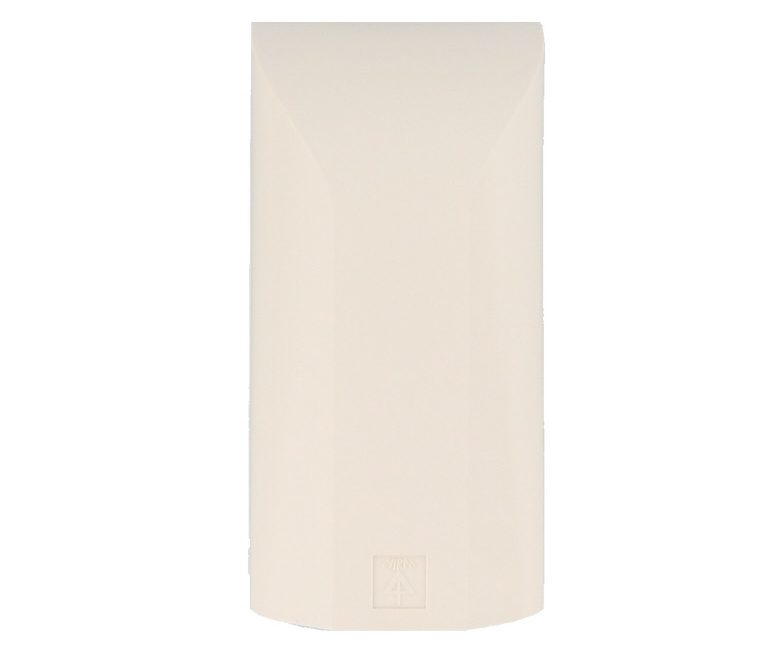

壁面から出るガスフレキの引出し、引き込み箇所に

スタイリッシュなデザインの「壁カバー」

品番	品名	全長	高さ	幅
GMLWK-8-15M	壁貫通カバー	135mm	34mm	50.8mm

※GMLWK8-15MはGML-10M・15Mに使用できます。GML-25Mには使用できませんので、ご注意ください。

入ズミ・出ズミ継手で角部もラクラク施工

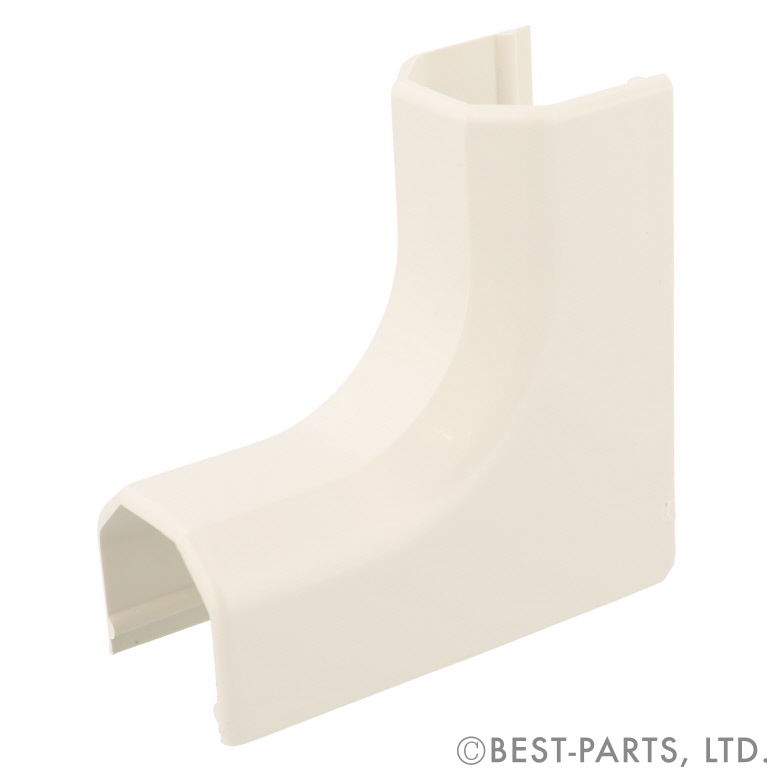

入隅箇所のガスフレキ用エネモールの曲げ部分に使用する入ズミ

品番	品名	全長	高さ	幅
GMLI-10M	入ズミ	65mm	23mm	27mm
GMLI-15M	入ズミ	70mm	27mm	31.5mm
GMLI-25M	入ズミ	100mm	41mm	44mm

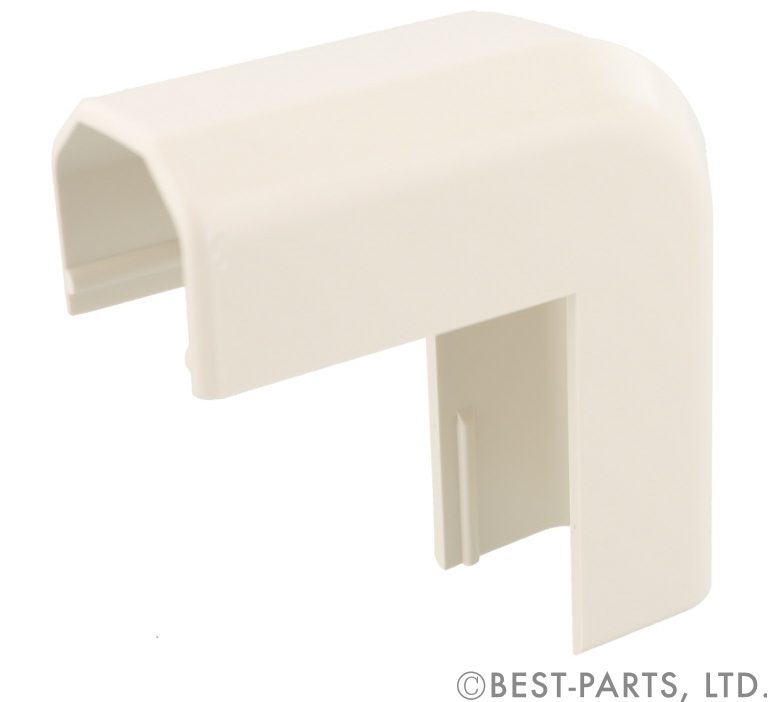

出隅箇所のガスフレキ用エネモールの曲げ部分に使用する出ズミ

品番	品名	全長	高さ	幅
GMLD-10M	出ズミ	75mm	23mm	27mm
GMLD-15M	出ズミ		27mm	31.5mm
GMLD-25M	出ズミ	100mm	41mm	44.5mm
GMLD-25ML	出ズミ	150mm	50mm	45mm

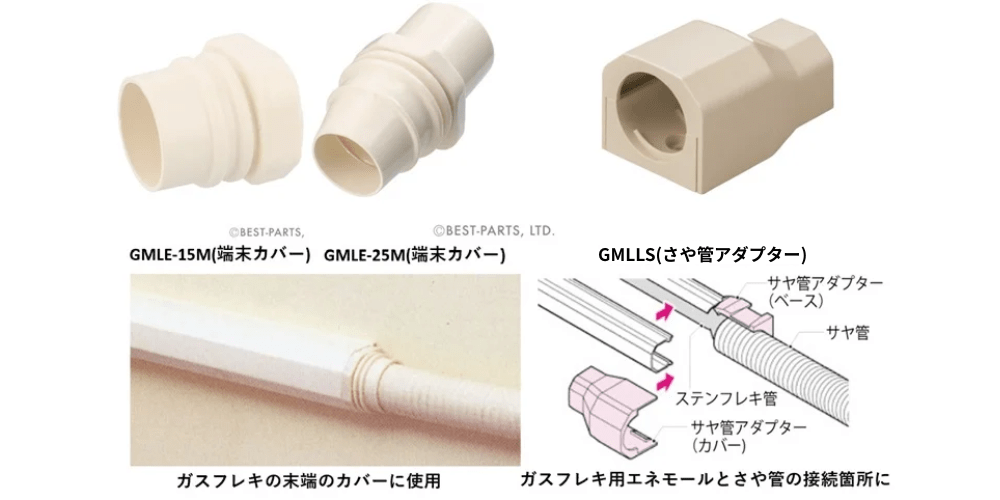

ガスフレキとの継目やガスフレキ用エネモールからさや管に変換

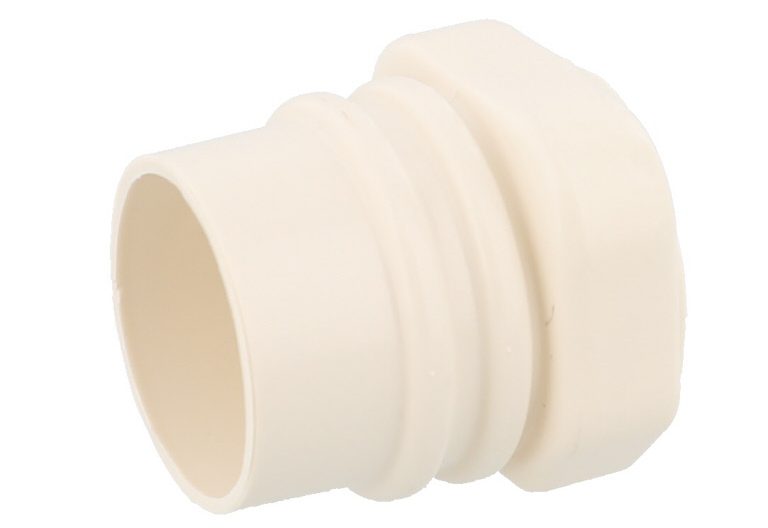

ガスフレキ用エネモールとガスフレキのつなぎ目を固定する「末端カバー」

品番	品名	全長	高さ	幅
GMLE-15M	端末カバー	28mm	25mm	27.5mm
GMLE-25M	端末カバー	65mm	40mm	40mm

さや管に接続する際につなぎ目を固定する「さや管アダプター」

品番	さや管サイズ	全長	高さ	幅
GMLLS-1022M	22	65.0mm	34.0mm	34.0mm
GMLLS-1525M	25	75.0mm	39.4mm	39.4mm
GMLLS-2530M	30	80.0mm	45.1mm	45.1mm
GMLLS-2536M	36		50.6mm	50.6mm

分岐部をキレイに整える

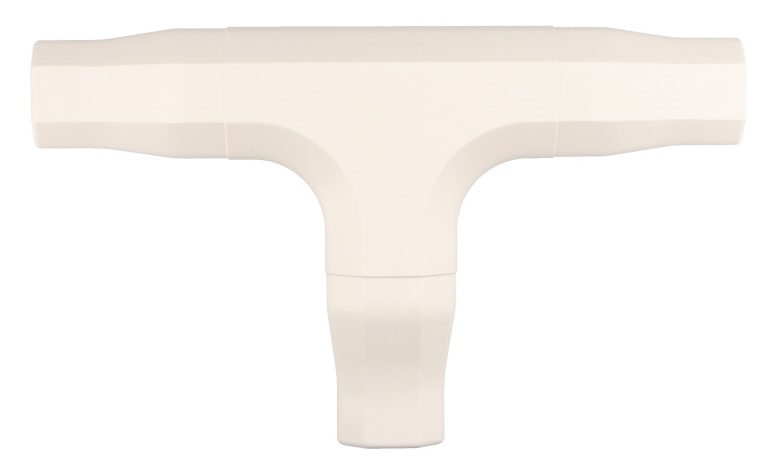

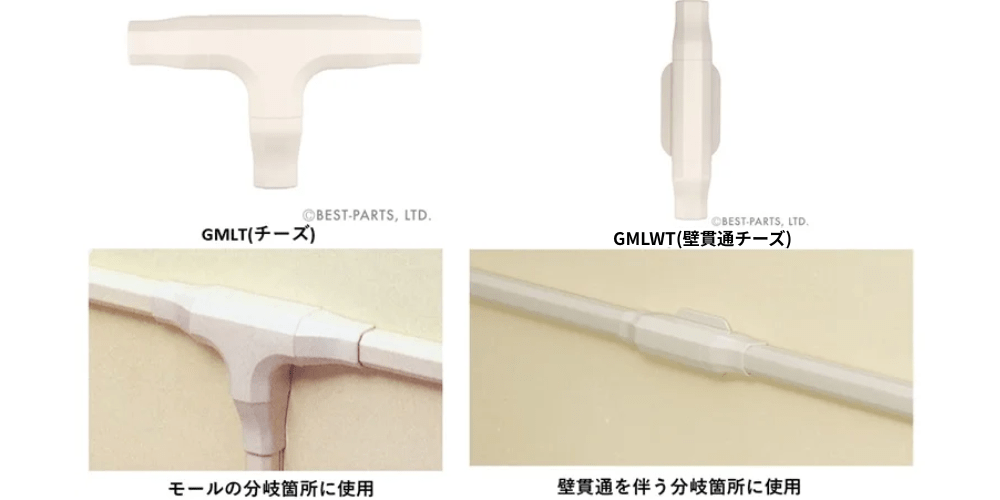

ガスフレキ用継手での分岐個所に使用するとキレイに収まる「チーズ」

品番	品名	全長	高さ	幅
GMLT-10M	チーズ	184mm	37mm	116mm
GMLT-15M	チーズ

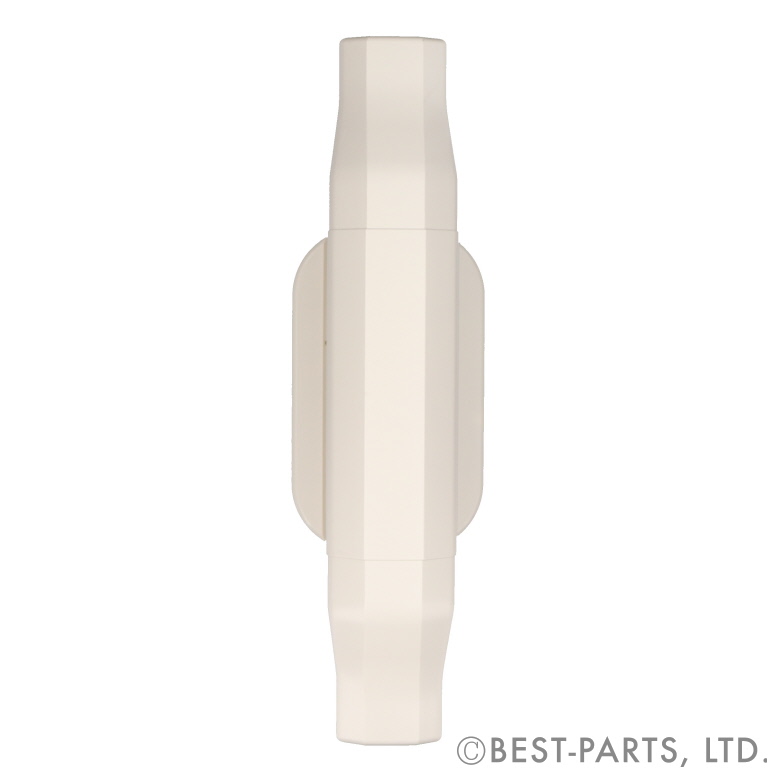

外からの分岐継手を上手に隠せる「壁貫通チーズ」

品番	品名	全長	高さ	幅
GMLWT-15M	壁貫通チーズ	204mm	37mm	58mm

段差を乗り越えるフリージョイント

配管する際は平面のみではなく段差あり、その際に自由に配管「フリージョイント」

品番	品名	全長	高さ	幅
GMLF-15M	フリージョイント	400mm	22.8mm	23.8mm
GMLF-25M	フリージョイント	415mm	41mm	41mm

施工方法

ガスフレキ用エネモールの取り付けは手軽で時間効率も良いです。まず、エネモールのベース部を壁に固定するためにモールテープまたは接着剤を使用してください。次に、このベース部に沿ってガスフレキを敷設します。最後に、カバー部分やソケット、エルボなどの継手部を配管に取り付けて、設置を完了させます。このシンプルな手順により、施工時間を短縮し、作業の効率化が図れます。

※モールテープの粘着力は壁の種類にもよりますのでビス止めもしてください。ベース部にはビス穴箇所がφ4×9か所あります。

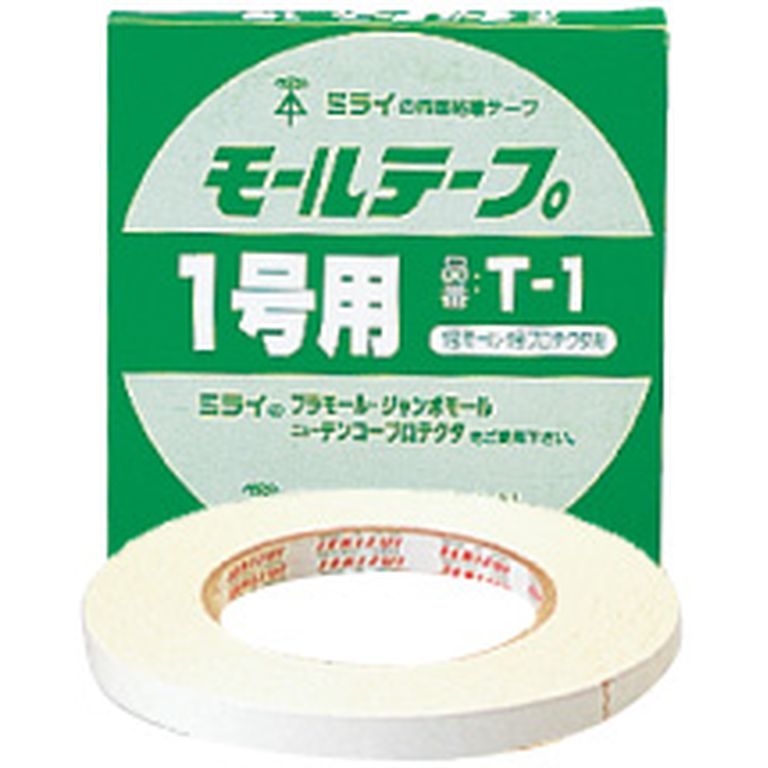

ガスフレキ用エネモールを固定するモールテープ

モールテープは「ガスフレキ用エネモール」を壁に固定する際に使用します。【厚み0.4mmがガスフレキ用エネモールを仮止め】する際に使用し、【厚み0.75mmは完全に固定できる強力タイプ】なので使い分けをするとコストダウンにもなります。

品番	適合モール	幅	厚み	全長
T-0	GML-10M	10mm	0.4mm	15ｍ
T-3	GML-15M	24mm
T-4	GML-25M	28mm
T-0K	GML-10M	10mm	0.75mm	10ｍ
T-3K	GML-15M	24mm

まとめ

ガスコンセントの増設工事に頻繁に使用されるガスフレキですが、その外面被覆は紫外線により劣化するため、屋外での露出配管には適していません。さらに、宅内に引き込んだガスフレキを単にガスフレキ用サドルバンドで固定すると、美観が損なわれ、清掃も困難になります。これらの問題に対する解決策として、「ガスフレキ用エネモール」の使用を推奨します。このエネモールは耐候性が高く、見た目も美しいため、ガス配管の保護と美化に効果的です。また、RMモールと同じデザインコンセプトで設計されているため、給水給湯配管が露出するガス給湯器の移設工事にも適しています。

※この記事は2019年4月3日に公開しましたが、編集・校正し直して、2020年10月03日、2023年11月15日に再公開しました。
