「日本継手（旧 JFE継手）」の防食ねじ込み式継手は、従来の防食テープ巻きの方法では対処が難しい曲がり部や分岐部、段差などの部分も、管と継手が同一の防食被覆構造を持ち、統一感のある防食システムが構築可能となります。本稿では、今期から出荷レベルを受注当日に引き上げた「ポリエチレンライニング継手アイボリー（I－PLS継手）」のラインナップをご紹介いたします。

風雨・雪・紫外線・塩害にも強い継手

特殊形状のスリーブとゴムリングの組み合わせにより、管と継手のねじ接合部が外部の厳しい腐食環境から完全に保護されることが実現しました。これにより、高い防食効果を発揮します。採用されている継手は、ねじ込み式の可鍛鋳鉄製の黒継手製品で、風雨や雪、紫外線はもちろん、海岸地域における塩害からの影響も軽減されるため、どのような腐食環境下でも安心して使用することができます。さらに、そのまま埋設用途にも対応しており、高い汎用性を持っています。

『I-PLS継手アイボリー』: 豊富なラインナップをご紹介

ベストパーツでは、15A～25Aサイズの「ポリエチレンライニング継手アイボリー（I-PLS継手）」を豊富に在庫しております。特に、PLS継手は1個からの購入が可能です。例えば、ゴムリングについても、他社では通常100個からの購入となりますが、当社では1個からの購入を受け付けております。さらに、17時までに受注を受けた当日に出荷する迅速なサービスを提供しておりますので、必要な数量だけを選び、すぐにご利用いただけます。この機会に、ぜひベストパーツオンラインのラインナップとサービスをご活用ください。

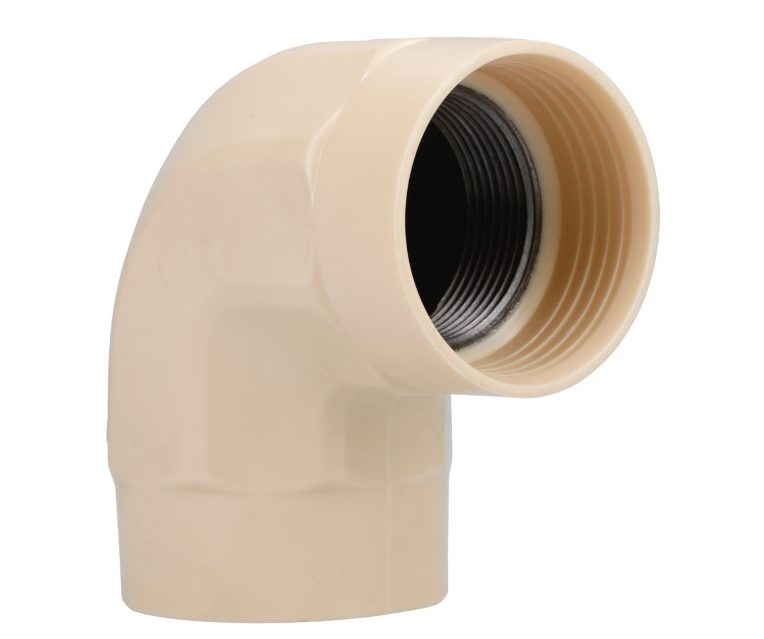

I-PLS継手　エルボ

「I-PLS継手　エルボ」は、配管を90度の方向へ変換するための継手として設計されています。同じ径での分岐を希望する際には「I-PLS継手　チーズ」が最適です。一方、異なる径での細い分岐を求める場合、 「I-PLS継手　異径チーズ」をお使いいただくと良いでしょう。

品番	ねじA	ねじB
IPLS-L15	Rc1/2	Rc1/2
IPLS-L20	Rc3/4	Rc3/4
IPLS-L25	Rc1	Rc1
IPLS-RL2015	Rc3/4	Rc1/2
IPLS-RL2520	Rc1	Rc3/4

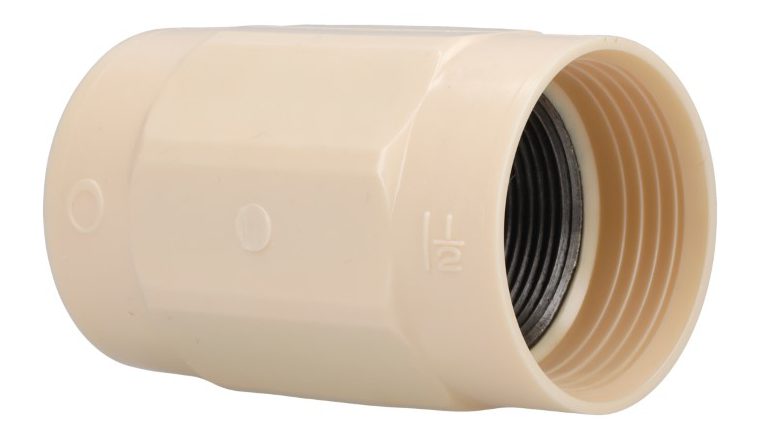

I-PLS継手　ソケット

「I-PLS継手　ソケット」は、PLS管を継ぎ足す際や必要な長さに達しない場合に、PLS管同士を接続するための継手です。同じ径の配管で分岐を行いたい場合は、「I-PLS継手　チーズ」を使用すると良いでしょう。また、異なる径での細い分岐が必要な際には、「I-PLS継手　異径チーズ」が適しています。

品番	ねじA	ねじB
IPLS-S15	Rc1/2	Rc1/2
IPLS-S20	Rc3/4	Rc3/4
IPLS-S25	Rc1	Rc1
IPLS-RS2015	Rc3/4	Rc1/2
IPLS-RS2515	Rc1	Rc1/2
IPLS-RS2520	Rc1	Rc3/4

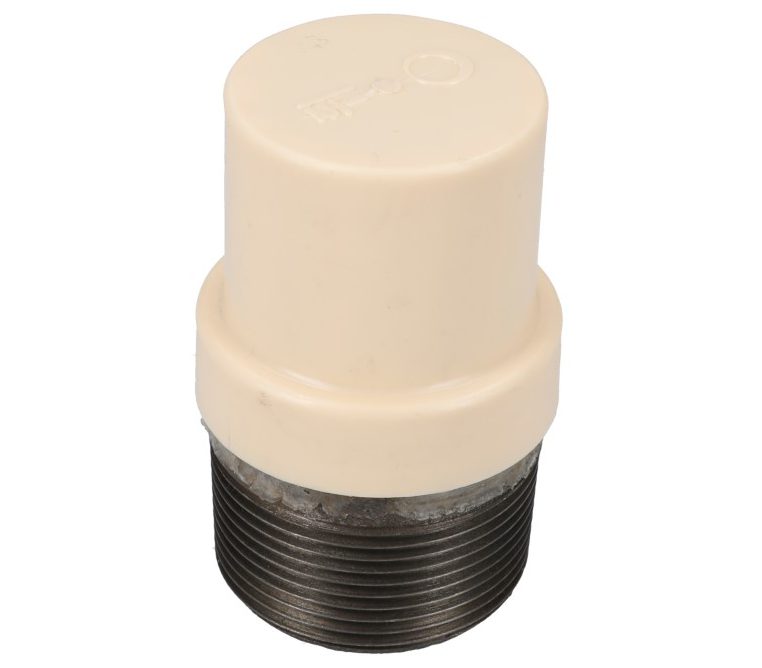

I-PLS継手　プラグ

「I-PLS継手　プラグ」は、使用を停止した配管のメス側を塞ぐための継手として使用されます。

品番	ねじ
IPLS-P15	R1/2
IPLS-P20	R3/4
IPLS-P25	R1

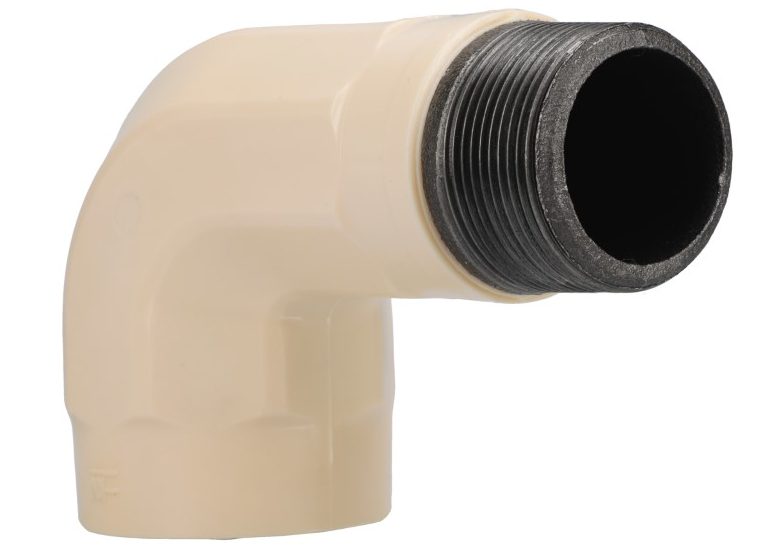

I-PLS継手　ストリートエルボ

「I-PLS継手　ストリートエルボ」は、外ネジと内ネジの接続に特化しています。壁面近くなど、直線的な配管が難しい場所での施工に頻繁に用いられる継手となっています。

品番	ねじA	ねじB
IPLS-SL15	R1/2	Rc1/2
IPLS-SL20	R3/4	Rc3/4
IPLS-SL25	R1	Rc1

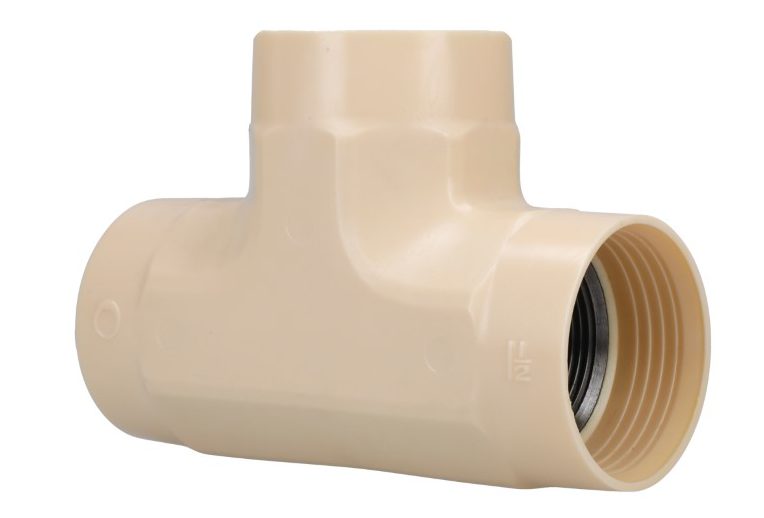

I-PLS継手　チーズ

「I-PLS継手　チーズ」は、PLS管の分岐作業に最適です。

品番	ねじA	ねじB
IPLS-T15	Rc1/2	Rc1/2
IPLS-T20	Rc3/4	Rc3/4
IPLS-T25	Rc1	Rc1
IPLS-RT2015	Rc3/4	Rc1/2
IPLS-RT2515	Rc1	Rc1/2
IPLS-RT2520	Rc1	Rc3/4

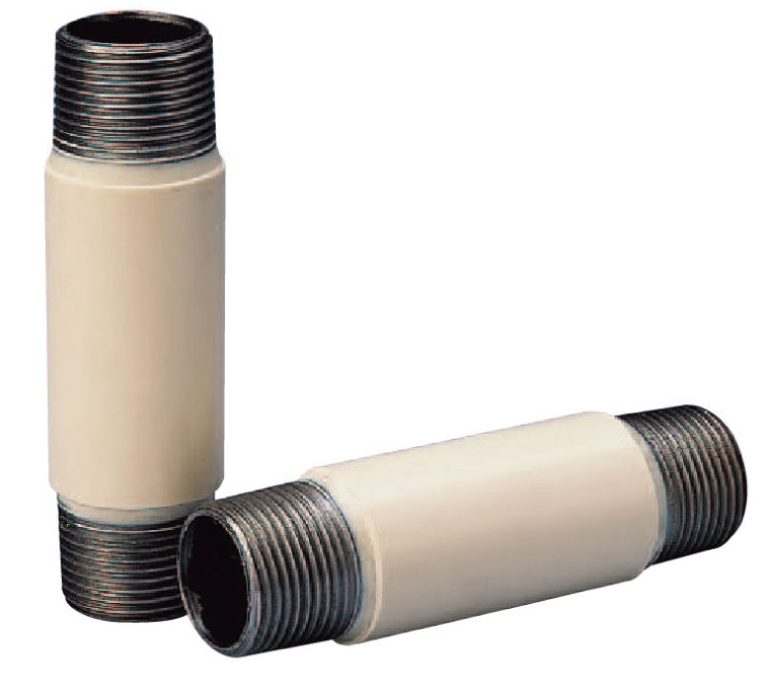

PSL継手　長ニップル

「I-PLS継手　長ニップル」、極めて優れたPLV原管をベースに製造されています。何十年もの間、パイプニップル製造の経験から磨き上げられた技術と、最先端の設備が結集して、非常に高い精度のねじ切り加工が実現されています。特に 「ポリエチレンライニング継手アイボリー（I-PLS継手）」との組み合わせでは、作業効率の大幅な向上が期待できます。都市ガスやLPガスの埋設や立ち上がり配管にも適しており、接続方法としてはコーキングテープ方式やゴムリング方式のどちらにも対応しています。

品番	呼び径	全長
IPLS-NI15100	15A	100mm
IPLS-NI15125		125mm
IPLS-NI15150		150mm
IPLS-NI15200		200mm
IPLS-NI20100	20A	100mm
IPLS-NI20125		125mm
IPLS-NI20150		150mm
IPLS-NI20200		200mm
IPLS-NI25100	25A	100mm
IPLS-NI25125		125mm
IPLS-NI25150		150mm
IPLS-NI25200		200mm

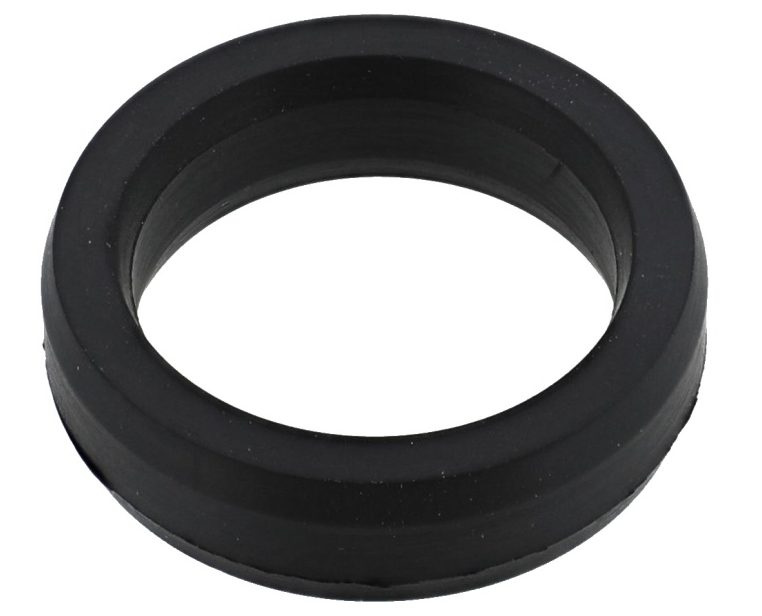

I-PLS継手　ゴムリング

「I-PLS継手　ゴムリング」は、ねじ込み式防食継手、I-PLS継手専用のゴムリングとして設計されています。各サイズの継手に適したゴムリングを選んで使用してください。もしゴムリングを紛失された場合や追加で必要な場合は、1個からの購入が可能です。さらに、ゴムリング以外として「コーキングテープ（品番：PC-TAPE）」を使用してのシーリングも選択いただけます。

ゴムリング方式施工手順

1. 管の加工
   • バンドソーやパイプマシン（品番：F25A3）を使用して、管の切断、ねじ切り、および面取りを行ってください。
2. ゴムリングの挿入
   • 注意: ゴムリングに方向性はありません。
   • 管のねじ部や被覆斜面に有害な傷がないことを確認してください。
   • 接続部の切り粉や付着物（ゴミ、油、水など）をしっかりと拭き取ってください。
3. ねじ込みと締め付け
   • ゴムリングまたはスリーブ（継手受け口）に、スムーズな取り付けのため石けん水を塗布してください。
   • 手でゴムリングをねじ込み始め、次に外面被覆鋼管用パイプレンチを使って、適正トルク値になるまで締め付けてください。これで施工は完了です。

品番	ねじ
IPLS-GR15	R1/2用
IPLS-GR20	R3/4用
IPLS-GR25	R1用

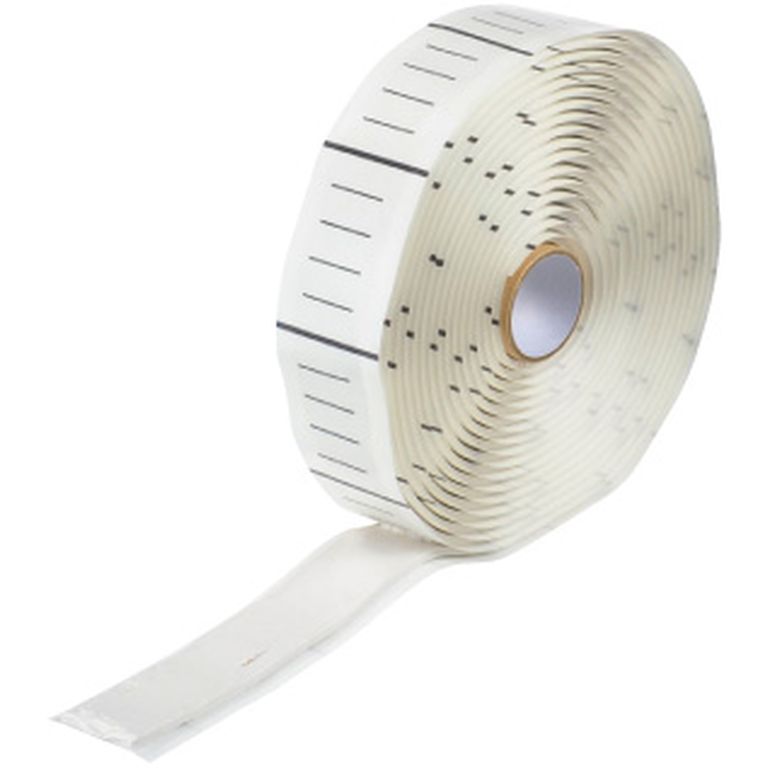

コーキングテープ

コーキングテープ方式施工方法

1. 防水・気密処理とシール剤の塗布

• 「コーキングテープ（品番：PC-TAPE）」を指定の山数分（サイズに応じて）巻き付け、最終部分だけ残して全周に適切に巻きます。
• その後、管のねじの先端部にガス配管用シール剤を均一に塗布します。

2. ねじ込みと締め付け

• 継手のねじ込みは最初に手で行い、その後外面被覆鋼管用パイプレンチを使用して指定のトルク値に従い締め付けます。
• 締め付けた後、余ったコーキングテープの部分は管と継手の受け口の端部にしっかりと押さえつけます。

3. 施工後の確認

• コーキングテープがきちんと隙間なく充填されており、継手の被覆部に割れや損傷がないかを目視でしっかり確認します。全ての確認が取れたら施工完了となります。

品番	厚み	幅	全長
PC-TAPE	3mm	20mm	5m

まとめ

「I-PLS継手（日本継手）」の「ポリエチレンライニング継手アイボリー（I-PLS継手）」は、都市ガスやLPガスの架空配管に適用されるねじ込み式の防食継手として優れています。特有のゴムリング方式により、管と継手のねじ接合部を外部の厳しい腐食環境から保護し、非常に高い防食効果を発揮します。その核となる部分は、可鍛鋳鉄製の黒継手で作られています。一方、同じ黒継手の被覆鋼管継手では、PC継手（桑名金属工業社）のラインナップも受注当日出荷しており、コーキングテープを使用した施工が特徴です。
白継手製品をご希望のお客様には協成社のVI継手（キーロン）を当日出荷しております。こちらの製品は、「ブチルテープ（BT-22）」を用いた施工が可能です。
これらの継手は風雨、雪、紫外線に加え、海岸地域の塩害からも高い防護を提供し、多様な腐食環境での使用にも心配はありません。更に、これらの継手は埋設用途にも適しております。
