隔壁パネル(遮蔽板)を使ってプロパンガスのボンベをより安全に設置する提案を!
プロパンガスボンベと対象火気設備等及び対象火気器具等の離隔距離は、2メートル以上と定められています。法令を遵守しているつもりでも、自治体毎に火気とみなす対象が異なるため、思わぬ現場で隔壁パネルの使用を必要に迫られることもあります。例えば、エアコン室外機、浄化槽ブロア、石油ボイラー等は概ね同じ判断ですが、「防水コンセント」などの配線器具も火気として指摘を受ける場合があります。
安価で施工も楽な「壁面固定型」
隔壁パネルはその目的から、設置にかかる費用がプロパンガス事業者の負担になることが多く、施工がカンタン・確実で安価なものが欲しいというのが本音ではないでしょうか?「壁面固定型」は、製品自体が安価であるうえ、基礎に関わる施工費も発生しないというメリットもあります。
ボンベマットと一体で下部の隙間を完全にふさぐ。ホクエイの「パネルティー」
ホクエイ 隔壁パネル パネルティーI型
品番 | 全長(高さ) | 仕様 | 適合ボンベマット |
PTS-20IS | 934mm | 20kg容器1本用 | PTS-440S |
PTS-20IW | 20kg容器2本用 | PTS-440W | |
PTS-30IS | 1213mm | 30kg容器1本用 | PTS-440S |
PTS-30IW | 30kg容器2本用 | PTS-440W | |
PTS-50IS | 1464mm | 50kg容器1本用 | PTS-440S |
PTS-50IW | 50kg容器2本用 | PTS-440W |
側面パネルと「ボンベマット」が一体になった隔壁パネル「パネルティー」は、下部の隙間を完全にふさぐことが特徴で、最も保安品質に優れた製品と言えます。ボンベマットとパネルが一体化されているので、パネルを床面に固定することが不要で壁面にビス打ちする際にも安定しているため、施工の煩わしさがありません。
しかし、一体化されているが故に、水切り勾配の角度の分だけ側面パネル上部と外壁面の隙間が発生しますので、付属の「隙間ふさぎ板」で処理する必要があります。この「隙間ふさぎ板」は、外壁、水切り、布基礎とそれぞれ異なる隙間を完璧にふさぐために分割されています。また、材料は高耐食のZAM鋼板を採用しているため、長期にわたり美観を維持することが期待できます。なお、S型の側面パネルにはアオリ対策がなされていないため、強風が予測されるエリアは前パネルとセットのL型をオススメします。

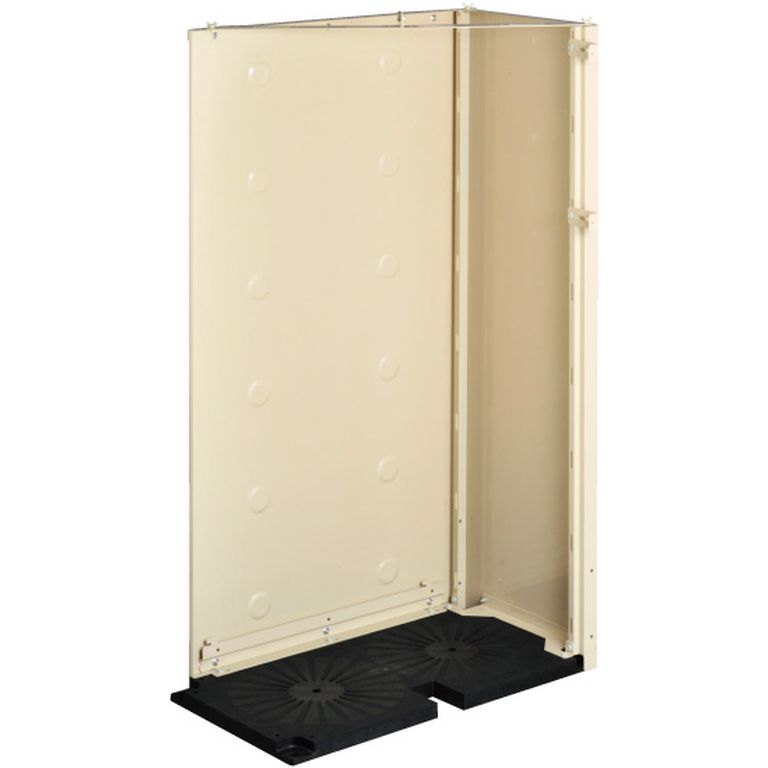

ホクエイ 隔壁パネル パネルティーL型
品番 | 全長(高さ) | 仕様 | 適合ボンベマット |
PTS-20LS | 934mm | 20kg容器1本用 | PTS-440S |
PTS-20LW | 20kg容器2本用 | PTS-440W | |
PTS-50LS | 1464mm | 50kg容器1本用 | PTS-440S |
PTS-50LW | 50kg容器2本用 | PTS-440W |

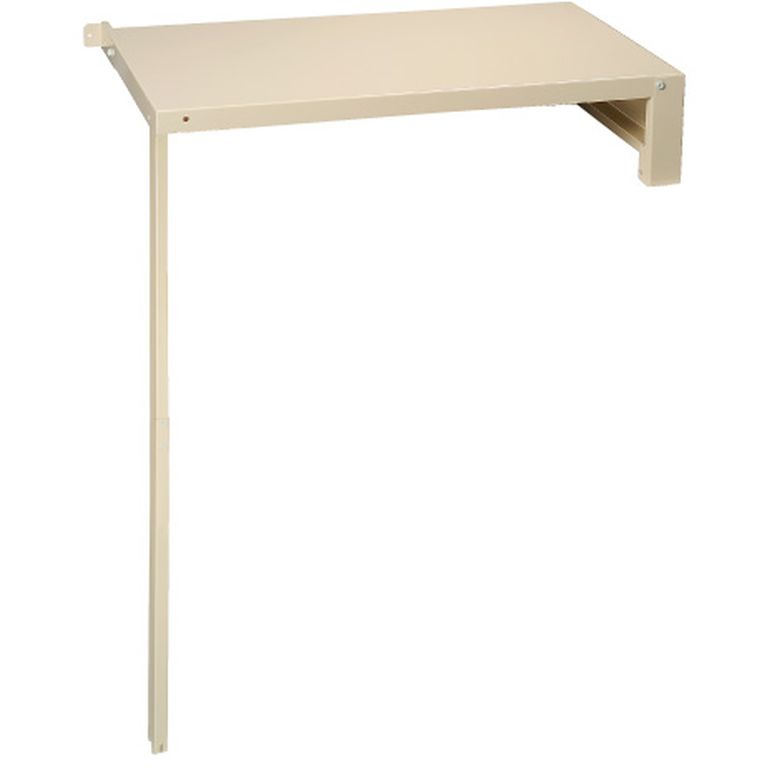

パネルティーと組合わせて上方の火気との離隔距離をとるホクエイの隔壁屋根
品 番 | 寸法(奥行)×(高さ)×(幅) | 適 合 |
PTS-2050Y | 450×1071~1601×838mm | ボンベ×2本用 |
ボンベ設置場所が狭いアパートの場合、ボンベの上方に火気となり得るエアコンの室外機や給湯器、「防水コンセント」が設置されている場合があります。ホクエイの隔壁屋根は「隔壁パネル(品番:PTS-20IW)」や「隔壁パネル(品番:PTS-50IW)」と連結して設置するため、壁面へのビス固定は不要です。支柱は2本に分割することができ、「隔壁パネル(品番:PTS-20IW)」と組合わせる場合と「隔壁パネル(品番:PTS-50IW)」と組合わせる場合とで長さを変えることができます。しかし、必ずパネルティーと組合わせる必要があり、汎用性は高くないので在庫を持たない方がよいでしょう。
アオリ対策が施されている日晴金属の「LP GUARD」
日晴金属 隔壁パネル LP GUARD I型
品番 | 寸法 | 仕様 |
LP-KI20 | H900×W430mm | 20kg容器1~2本用 |
LP-KI50 | H1400×W430mm | 50kg容器1~2本用 |
「キャッチャー」ブランドで有名なエアコン架台トップメーカーである日晴金属が、「LP GUARD」というブランド名で2018年後半から新規参入を果たしました。隣接設置されるエアコン架台と同じ高耐食性鋼板+紛体塗装の製品は長期にわたり美観を維持することが期待できるうえ、エアコン架台と部品共通化により価格競争力も抜群です。
日晴金属 隔壁パネル LP GUARD L型
![「隔壁パネル(LP GUARD) LP-KLタイプ」の画像](https://www.best-parts-media.jp/media-043/wp-content/uploads/2020/06/LP-KL50_1.jpg)
図5:日晴金属の隔壁パネル(LP GUARD) LP-KLタイプもフロントパネルのアオリ対策としてフック式ストッパー金具を装備しています。こちらも当日出荷可能です。同サイズ2枚同時ご注文で送料元払いです。メーカーより直送する場合は翌日になる事もあります。
品番 | 寸法 | 仕様 |
LP-KL20 | H900×W840mm | 20kg容器1~2本用 |
LP-KL50 | H1400×W840mm | 50kg容器1~2本用 |

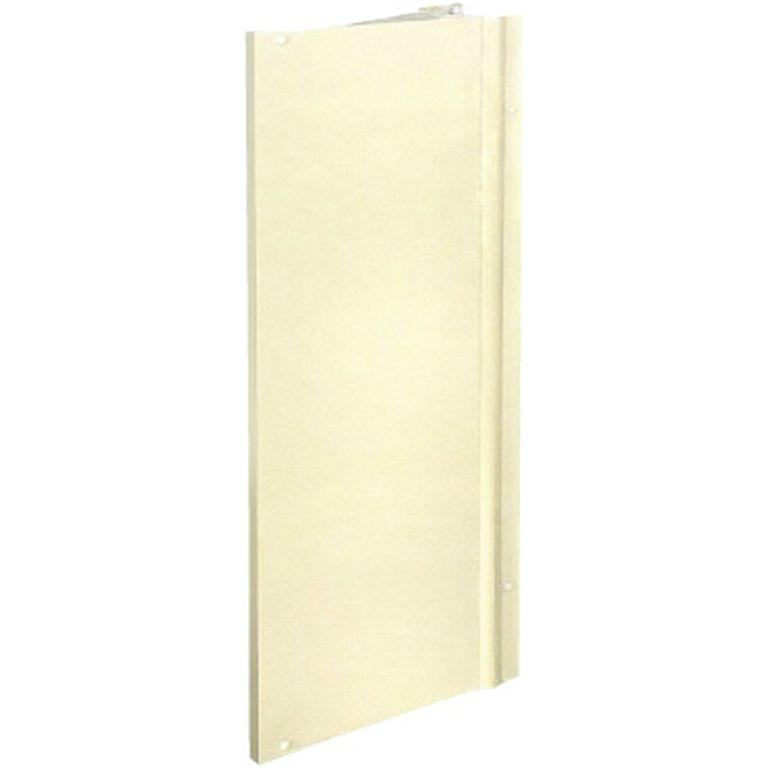

コスト競争力なら高橋産業の「UTICフラット隔壁パネル」
品番 | 寸法 | 仕様 |
UTIC-20P-I | H980×W400mm | 20kg1-2本用 |
UTIC-30P-I | H1200×W400mm | 30kg1-2本用 |
UTIC-50P-I | H1450×W459mm | 50kg1-2本用 |
UTICブランドのガス栓メーカーとして知られる高橋産業の隔壁パネルは、壁面に固定する最もシンプルな構造で、材料もガルファンカラー鋼板を採用してコスト競争力を追求した製品です。外壁などとの隙間を埋める際は付属のアルミ製フィンのたたき仕上げが必要になるため施工性は劣ります。また、水切り勾配と側面パネル下部の隙間が発生するものの、そこを埋める部材はありません。

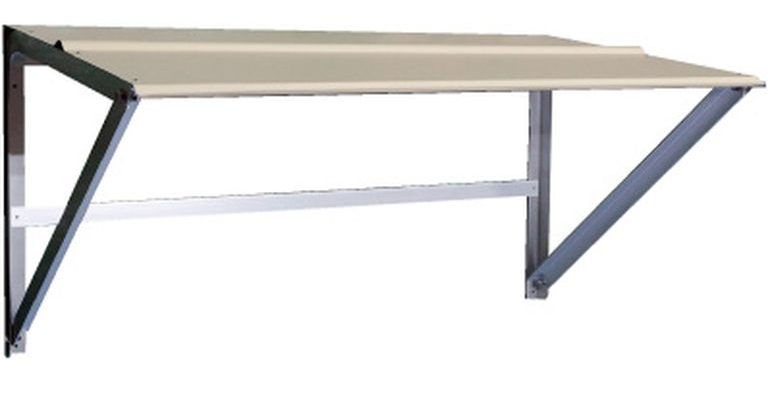

単体で上方の離隔距離が確保できる高橋産業の「隔壁パネル(ルーフ仕様)」
横方向の離隔距離2mが確保できているのに、上を見ると火気要因の機器や部材が設置されている場合があります。その際に便利なのが高橋産業の「隔壁パネル(ルーフ仕様)」です。単体で壁面に取り付けることができ、上方の火気との離隔をとることができます。50㎏・20㎏のボンベ共用です。
型 番 | 寸法(奥行)×(高さ)×(幅) | 仕様 |
UTIC-KPR | D545×H506×W1000mm | ボンベ×2本用 |
まとめ
プロパンボンベと火気器具との離隔距離を確保するためには隔壁パネルの採用が有効です。隔壁パネルをうまく使えば、首都圏の住宅にもプロパンボンベを設置するスペースを確保できるため、LPガスを使った災害に強い住宅設備の提案が可能になります。隔壁パネルはコスト重視の保安義務に使うだけに留まらず、ユーザーにとって本当に役立つ設備提案の武器にするよう心掛けましょう。
※この記事は2019年1月17日に公開した内容に、新商品を加え校正し直し2021年10月7日、2024年6月11日に再度公開しました。
