新築工事の際に、「エアコン用スリーブは予め付けておいた方がいいのか」と検討することはないでしょうか？近年、高気密・高断熱の高性能住宅への関心が高まっていますが、特に気密性は築年数が経過するとともに一定の低下が見られることから、新築工事時にいかに高めておけるかが大切です。本稿では、「エアコン配管用壁貫通スリーブ」についてご紹介します。

エアコン配管用スリーブの設置効果

気密住宅の場合、新築工事時に家全体の気密工事を行っているので、エアコンの増設等によるスリーブの後付けは、施工によって断熱性を大きく損ねてしまう可能性があります。その為、新築工事の際から予めスリーブを付けておくことをオススメします。また、スリーブがないと壁内の温かい空気がエアコンの背面に入り込んでしまい、配管のみならずエアコンの表面や縁が結露してカビが発生する原因となります。他にも、万が一壁内にネズミが入り込んだ場合、配管をかじってガス漏れや漏電、漏水に発展する恐れも否定できません。

エアコン配管用壁貫通スリーブの特徴

壁厚に合わせて伸縮できる「NFPシリーズ」

100～180mmの壁厚調節（105～127mmまでは不可）が出来る為、カッターナイフが不要で切りすぎなどの失敗がありません。また、ねじ部に緩みを持たせている為、貫通穴の傾斜（５°）を自然に拾うことができます。また、別売で専用の貫通スリーブとウォールキャップを用意しているので、必要なパーツのみの交換も可能です。ただし、この商品は高気密高断熱の住宅が普及する前から販売されているロングセラー商品のため、ねじ部が気密バランスを崩す恐れがありますのでご注意ください。

商品コード	品名	詳細	開口径
NFP-60S	セット	NFP-60×1、NWC-60×2、NWM-C×2	φ65
NFP-65S		NFP-65×1、NWC-65×2、NWM-C×2	φ70
NFP-75S		NFP-75×1、NWC-75×2、NWM-C×2	φ80
NFP-65	貫通スリーブ	ー	φ70
NFP-75		ー	φ80
NWC-65	ウォールキャップ	適合スリーブ：NFP-65	ー
NWC-75		適合スリーブ：NFP-75	ー

250mmまでの壁厚に対応する「FPF-60」

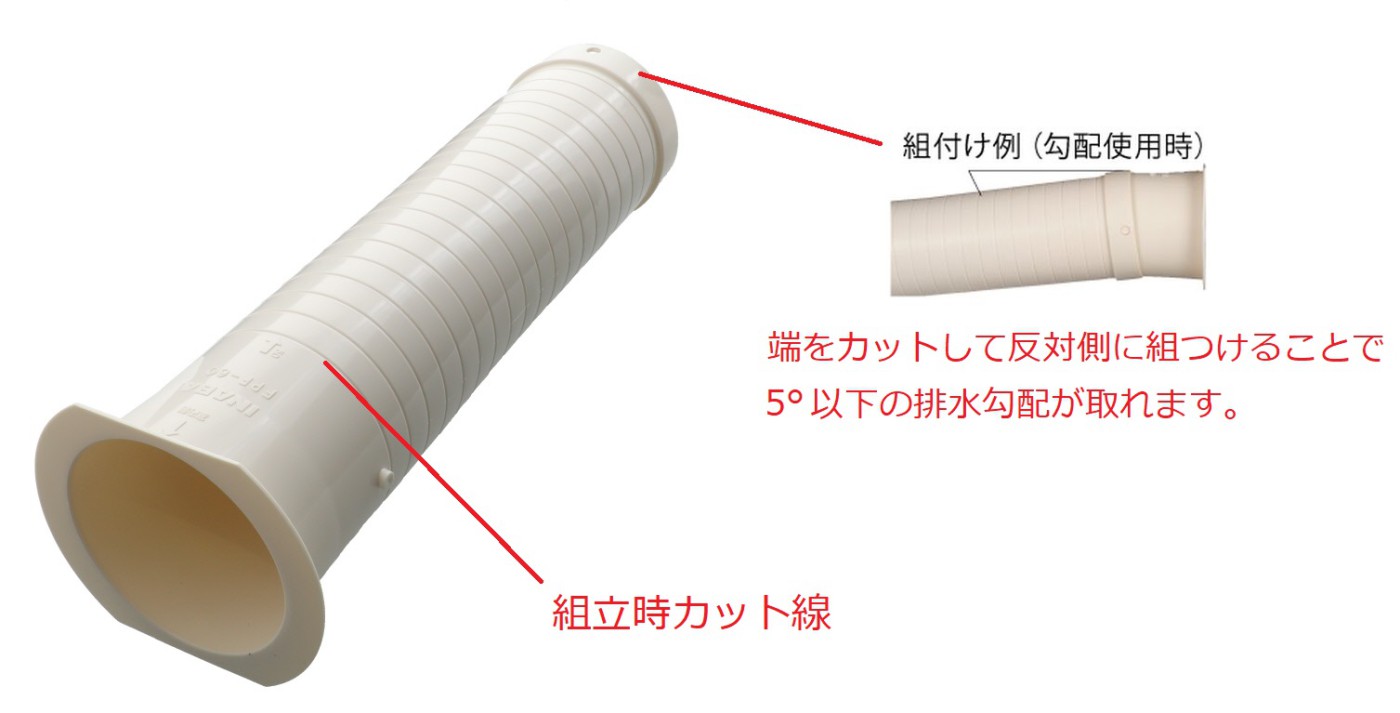

「つば付貫通スリーブ（商品コード：FPF-60）」は、エアコンの室内機を壁面にピッタリつけてキレイに収められるように極薄つばが人気の部品です。その中でも、最も厚い壁に対応できるのが「つば付貫通スリーブ（品番：FPF-60）」です。本体に1cm単位でカットラインを設けている為、任意の壁厚で容易にカットすることができます。更に「組立時カット線」からカットし、反対側に組み付けると5°の勾配が取れる設計になっているのも他にない特徴です。

商品コード	対応壁厚	開口径
FPF-60	250mm	φ65

ウォールキャップが選べる「FPシリーズ」

「貫通スリーブFPシリーズ」は、専用のウォールキャップをはめ込むだけのカンタン施工です。適合するウォールキャップは2種類ありますが、内装やコンセント等にホワイトが多く採用されているので、屋内側には「薄型ウォールキャップ」がオススメです。ツバが薄くホワイト色のウォールキャップの需要が高まっています。

商品コード	適合	詳細	開口径
FP-60N	WC-60N、UWC-60	200mm	φ65
FP-65N	WC-65N(W)、UWC-65		φ70
FP-75N	WC-75N		φ80
UWC-60	FP-60N、FPW-60	ー	ー
UWC-65	FP-65N、FPW-65	ー	ー
WC-65-W	FP-65N、FPW-65	ホワイト	ー
WC-60N	FP-60N、FPW-60	アイボリー	ー
WC-65N	FP-65N、FPW-65	アイボリー	ー
WC-75N	FP-75N	アイボリー	ー

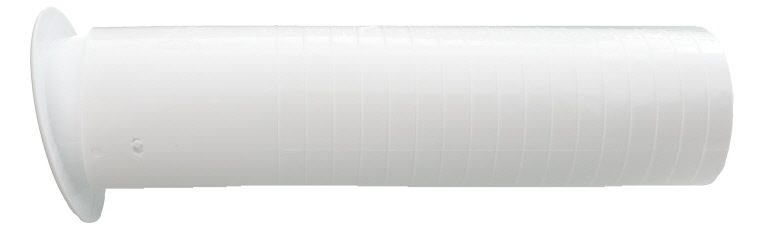

ドレン勾配の角度を調節できる「NTWシリーズ」

つばを0°、5°、10°、15°に傾斜角度を調整できるタイプです。現場状況に合わせて調整してください。対応壁厚が250mmと長いことも魅力です。

商品コード	対応壁厚	開口径
NTW-60	250mm	φ65
NTW-65		φ70
NTW-70		φ75

まとめ

スリーブの設置は家の高気密・高断熱を守るだけではなく、エアコンの結露やネズミによるガス漏れや漏水を防ぐ効果があります。ベストパーツオンラインでは、自然にドレン排水用の勾配が取れるスリーブや厚壁に対応するものなど、施工業者様の様々なニーズにお応えできる特徴のある商品をご用意しています。

※本稿は2023年5月29日に公開しましたが、修正を加え2025年4月9日に再度公開しました。
