臭気上がりを防ぐ!空調機器・冷凍冷蔵設備に最適なドレン排水用トラップの選び方
配管方向を選ばないドレン排水用トラップの利便性

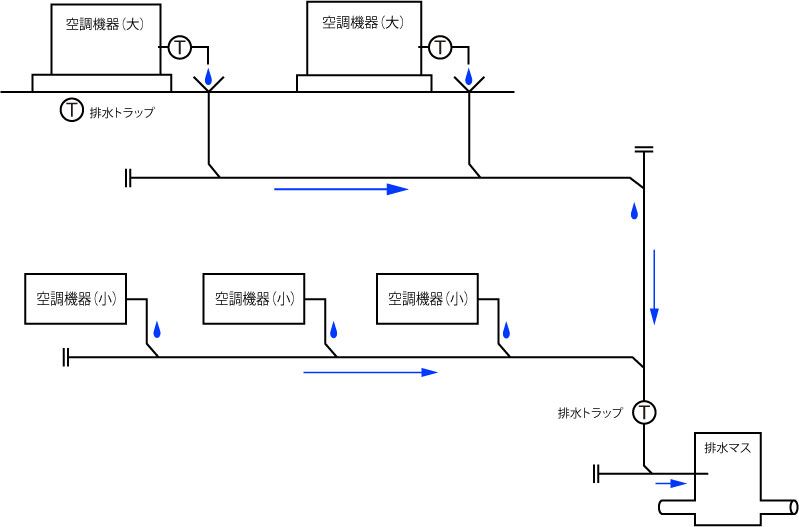

図1の通り、空調機器以外にも業務用の据え置き型エアコン、冷蔵・冷凍庫、店舗のショーケースや製氷機のドレン排水は、横引き配管から縦引き配管へ合流します。これまでは、横引き用と縦引き用の2種類のドレン排水用トラップを使い分ける必要がありました。
縦横兼用!丸一株式会社「ウォレス ドレン排水用トラップ」
Water(水)Less(がない)に由来するウォレスドレン排水トラップは、封水式ではなく、自己閉鎖膜(自封式)によって臭気上がりや虫の侵入を防止します。マルトラップブランドの丸一株式会社製ウォレス「YWLD」は自封式に分類されますが、ドレン排水トラップの弁部に傘状のアンブレラ弁を採用し、縦引き配管、横引き配管どちらにも取付けが可能です。

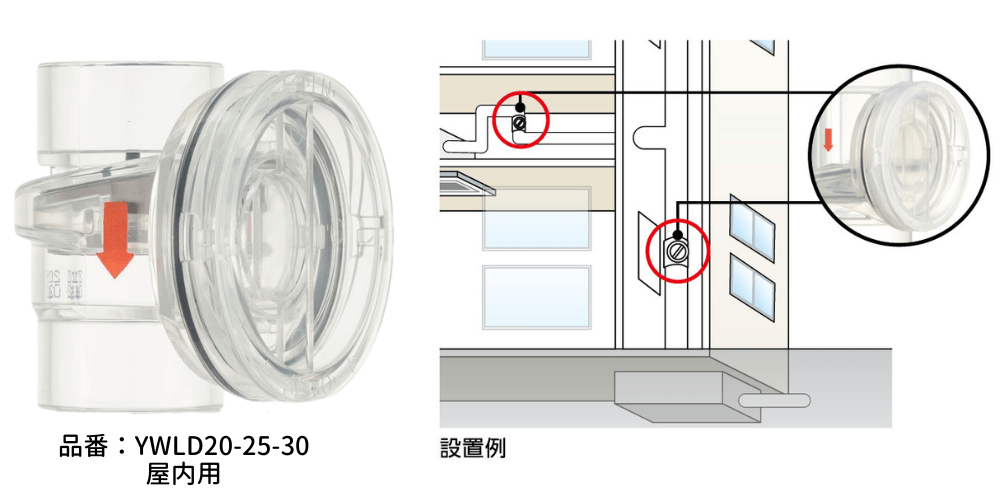

屋内設置用
品番 | 適合管 | 材質 | 設置場所 |
YWLD20-25-30 | VP20・VP25
DV30(DV継手) |
ABS樹脂 | 屋内 |

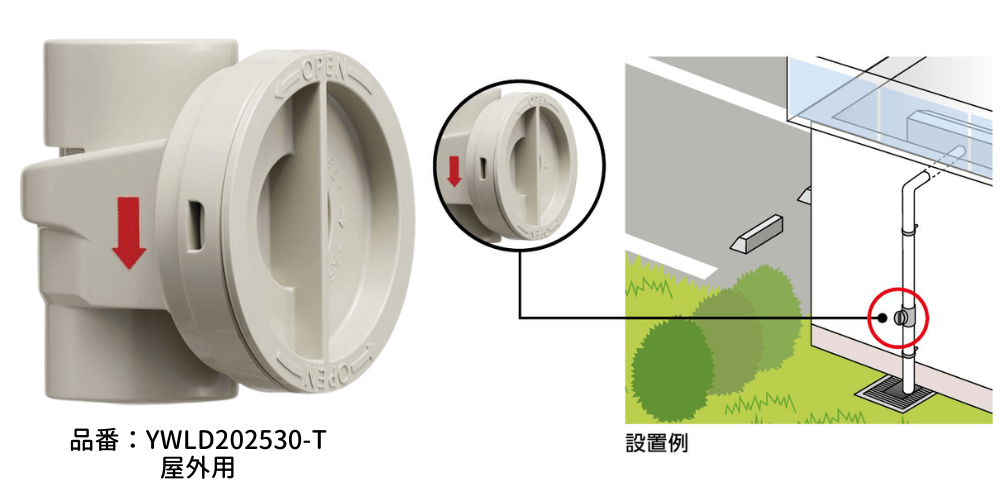

屋外設置用
品番 | 適合管 | 材質 | 設置場所 |
YWLD202530-T | VP20・VP25
DV30(DV継手) |
ASA樹脂 | 屋外 |

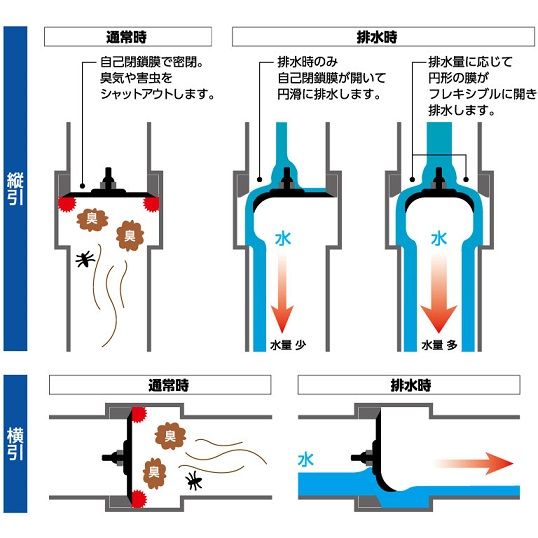

横引きでも排水できるアンブレラ弁の仕組み
内部に搭載されたアンブレラ弁(円形の傘状弁)が360°どこでも開くため、縦引き配管でも横引き配管でも設置が可能です。縦引き配管の場合は排水量に応じてフレキシブルに弁が開いて排水します。ただし、メンテナンス用の点検口ユニット部の蓋にドレン水が溜まる角度での設置は不可です。点検口ユニット部はワンタッチで脱着ができるので、容易にメンテナンスを行うことができます。
横引き配管時の注意点

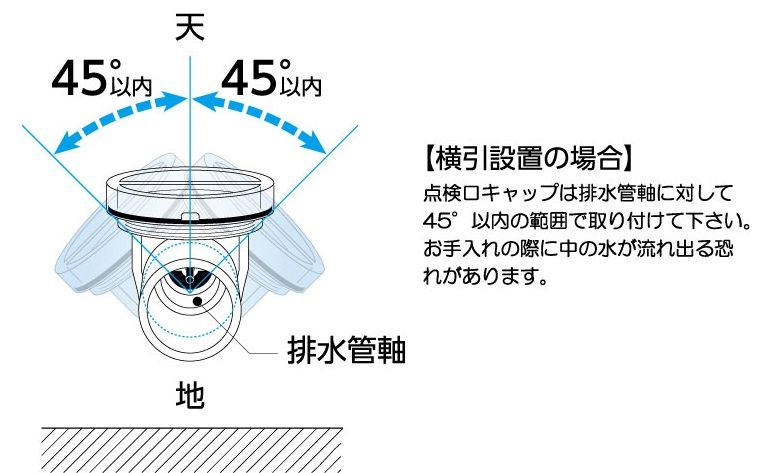

前項でも触れていますが、横引き配管に使用する際は、メンテナンスの際に点検口ユニット部から中の水が流れ出てしまう場合がありますので、図3に示すように配管軸に対し45°以内の範囲で取付けてください。
横引き限定品でコストダウン!ユーシー産業「ドレン排水トラップ」

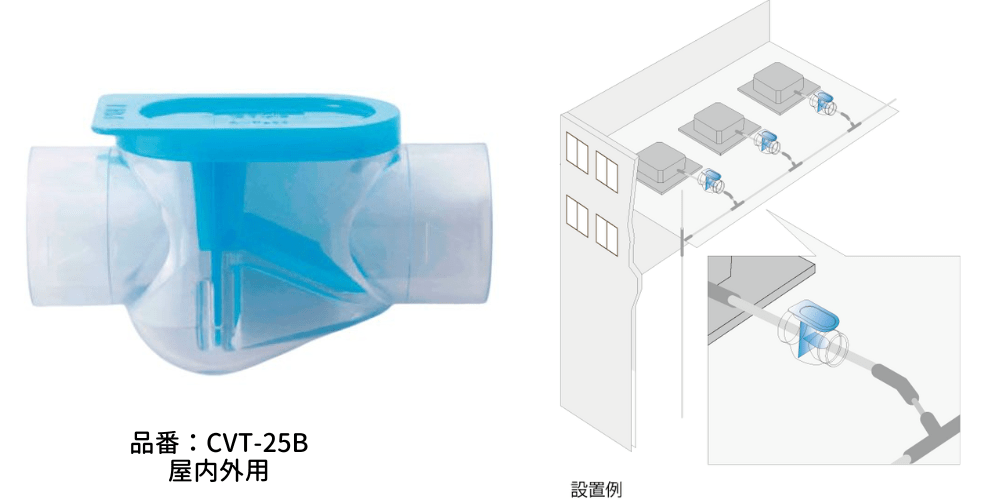

ユーシー産業のドレン排水トラップ「品番:CVT-25B」は、横引き配管専用のダンパー式トラップです。逆止弁と封水トラップの効果で臭気上がりや虫の侵入を防ぎます。万が一封水切れが起きても逆止弁部が臭気上がりを93%以上カットします。取付け方向は限定されていますが、コストパフォーマンスに優れているため、予めドレン配管の向きが分かっている取付箇所におすすめです。フタと弁部は一体型でワンタッチで脱着ができるため、メンテナンスが容易です。
品番 | 適合管 | 材質 | 設置場所 |
CVT-25B | VP25/ACD20P | PVC樹脂 | 屋内外※ |
まとめ
屋内用の「ドレン排水用トラップ(品番:YWLD-20-25-30)」、屋外用の「ドレン排水用トラップ(品番:YWLD202530-T)」は、アンブレラ弁の採用により縦引き配管、横引き配管どちらにもご使用いただけます。点検時に1個お持ちになれば、配管の向きに関わらず交換が可能です。また、このたび新しく横引配管専用の「ドレン横引き逆止弁(品番:CVT-25B)」をラインナップに追加いたしました。メンテンナンス性やコスパに優れた一品ですので、あらかじめ配管の向きが分かっている現場にお使いください。横引き配管のドレン水処理にお困りの方は是非ご検討ください。
