施工性抜群！天井裏での断熱施工が格段に楽になる厨房排気ダクト用防火材【セラカバーS】

2024.05.24

佐々木瞭

レンジフードの排気ダクト内は掃除できないので空気抵抗が少ないスパイラルダクトが理想です。ただ、「排気ダクトと可燃性の物の間が100mm以上ない場合、50mm以上の厚みのある特定不燃材料または、それと同等以上の性能を認められているものを被覆しなければならない」と自治体の条例等で定められております。しかし、ダクトと可燃物の間が100㎜ない天井裏に50㎜の断熱施工をするのは容易ではありません。本稿では、厚み20㎜でロックウール50㎜同等の断熱性能を有する「セラカバーS」をご紹介いたします。

1. ロックウールより直径を60㎜減少できるセラカバーS
- 1.1. まとめ

ロックウールより直径を60㎜減少できるセラカバーS

「セラカバーS」は厚みわずか20㎜で、50㎜の「ロックウール」同等の断熱性能を発揮する断熱材です。従来使用していたロックウールと比べて直径が60㎜も減少できるので、狭い天井裏での断熱施工が格段に楽になります。

図1：セラカバー断面図

※防火性能はニチアス株式会社、品質証明書（製品名：TOMBO No.4520-S セラカバーＳ）より引用。

「セラカバーＳ」の防火性能

耐熱無機繊維を基材としている「セラカバーS」(20mm厚)の防火性能は、ロックウール保温帯（MGベルト1号50mm）と同等以上であることを日本建材試験センターの防火3級に準じる試験において確認済です。また東京都火災予防条例3条の2第1項第2号ハただし書きに規定する「金属以外の不燃材料で有効に被覆する部分」に適合してます。

カンタン加工とワンタッチ施工

図2：セラカバーの標準施工図

軽量で折れにくい「セラカバーＳ」は円筒状の重ね部分の両面テープをはがしワンタッチで留めることができ、負担が大きい上向きの施工でも安定して作業できます。また、裁断性もロックウール50mm厚に比べカンタンに裁断できますので、現場での加工に最適です。なお、継ぎ目は「アルミガラスクロス粘着テープ（50mm巾以上）」で固定し、直管1mにつき1〜2箇所を吊金具や亜鉛引鉄線などで留めてください。

「セラカバーＳ」のラインナップ

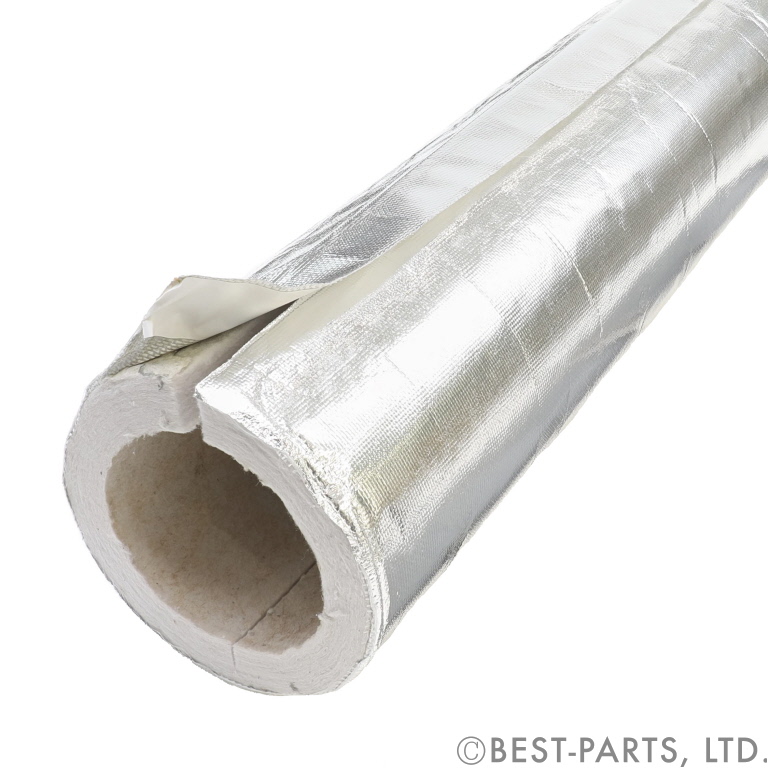

厨房排気ダクト用防火材　セラカバーS

「セラカバーＳ」は1本から当日出荷です！

品　番	適合ダクト(φ)	内　径(φ)	長　さ(mm)	厚　さ(mm)
CCS-100	100	105	1,000	20
CCS-150	150	155	1,000	20

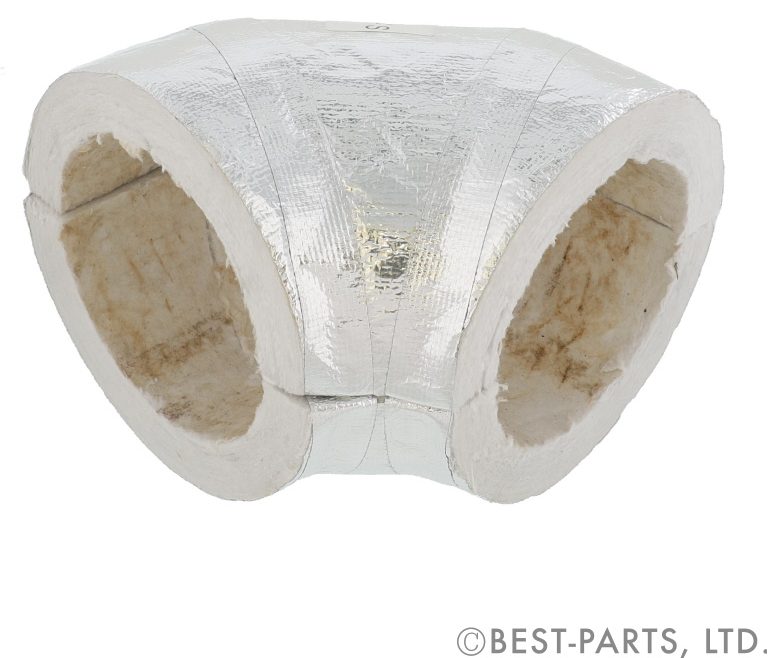

厨房排気ダクト用防火材　セラカバーS　90°エルボ

「セラカバーS　90°エルボ」は1個から当日出荷です！

品　番	適合ダクト(φ)	内　径(φ)	厚　さ(mm)
CCS-100L	100	105	20
CCS-150L	150	155	20

厨房排気ダクト用防火材　セラカバーS　90°エルボ

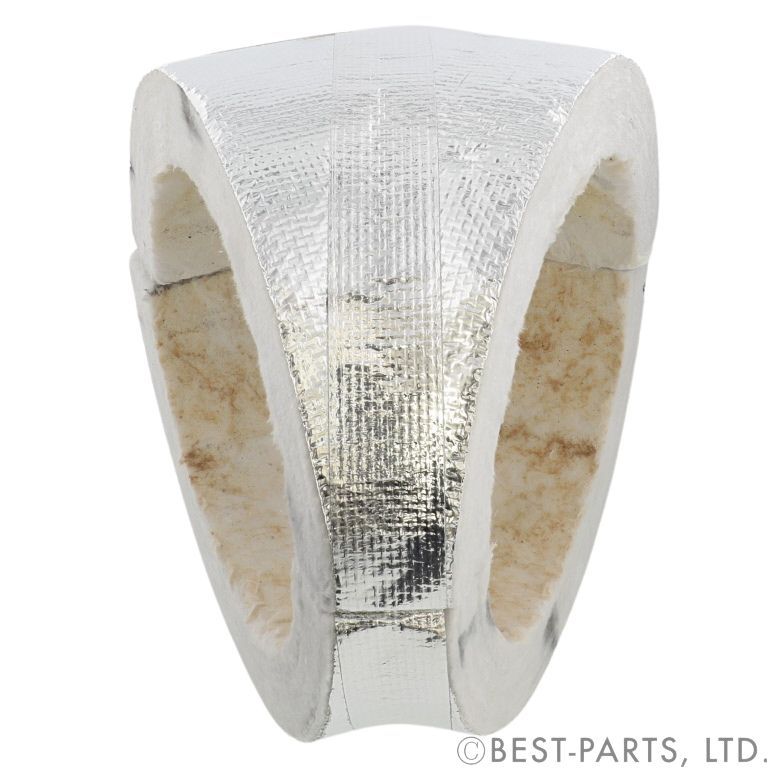

「セラカバーS　45°エルボ」は1個から当日出荷です！

品　番	適合ダクト(φ)	内　径(φ)	厚　さ(mm)
CCS-100L45	100	105	20
CCS-150L45	150	155	20

まとめ

厨房排気ダクト用防火材「セラカバーS」は、厚さ20ｍｍでもロックウール50ｍｍ厚と同等以上の断熱性能が発揮されます。消防法・火災予防条例を満たしながらも天井高を約60mmも高く設計できるのはもちろんのこと、レンジフードを使っていない時の排気ダクトからの放熱ロスを防ぐのにもうってつけです。是非一度お使いください。

※この記事は2024年3月26日に公開した記事ですが、45°エルボを追加、内容を修正し、2024年5月24日に再度公開しました。
