マンションの機器入替工事で既設配管がプレハブ配管システムだった場合に必要な継手

2020.12.07

佐々木克仁

マンションのリフォームや機器入替の工事案件が多い施工業者様は、既設配管がEF（加熱融着/エレクトロヒュージョン）継手を使ったプレハブ配管だったという経験があると思います。システム図に基づき工場で切断加工した架橋ポリエチレン管にEF継手を熱融着してキット化し、現場で広げて先端継手を付けるだけのプレハブ配管システムは、2000年頃から本格的に普及していきました。

※この記事は2020年1月23日に公開した記事ですが、修正し2020年12月7日に再度公開しました。

1. プレハブ配管システムの場合、樹脂管用ワンタッチ継手が使用できない場合がある

プレハブ配管システムの場合、樹脂管用ワンタッチ継手が使用できない場合がある

プレハブ配管システムに採用されている架橋ポリエチレン管とEF継手の一般的な接続原理は、EF継手の電熱線に通電して継手内層樹脂と架橋ポリエチレン管外層樹脂を溶融後冷却して一体化させるというもの。近年、架橋ポリエチレン管は、JIS K6769 PN15のE種(2層)のみならずM種(単層)もEF継手が使えるようになりましたが、機器入替え時期を迎えているマンションのプレハブ配管の多くはE種の架橋ポリエチレン管のため、外径は同じでも非架橋層の分だけ内径が細くなり、いつもの継手が合わないのです。

既設配管が架橋ポリエチレン管E種「エルメックス🄬」だった場合に便利な「WEシリーズ継手(三井化学)」

三井化学産資株式会社の「エルメックス®パイプ」一般的な架橋ポリエチレン管よりも内径が細いのが特徴です。

マンション物件の機器入替工事の際意外と多いのが、既設配管に「エルメックス®」と印字されている場合。それは架橋ポリエチレン管E種なので、内径寸法の違いから一般的な架橋ポリエチレン管用の継手では漏水するので使えません。そんな現場には、便利なワンタッチタイプの「WEシリーズ継手」をオススメします。

エルメックスなら「WEシリーズ継手」

エルメックス®用ワンタッチ継手「WEシリーズ継手」は、架橋ポリエチレン管のワンタッチ継手の草分けである「ダブルロックジョイント」と同じ外径シール方式です。違いはインコアのわずか数ミリの違いですが、ダブルロックジョイントのインコアがメッキ無しなのに対して、「WEシリーズ継手」のインコアにはメッキを施し識別性を向上しています。また、インコアの脱落や異物侵入を防ぐために、パイプ挿入口に貼られているシールには「エルメックス用」と明記されているのでダブルロックジョイントと混同することは考えにくい仕様です。

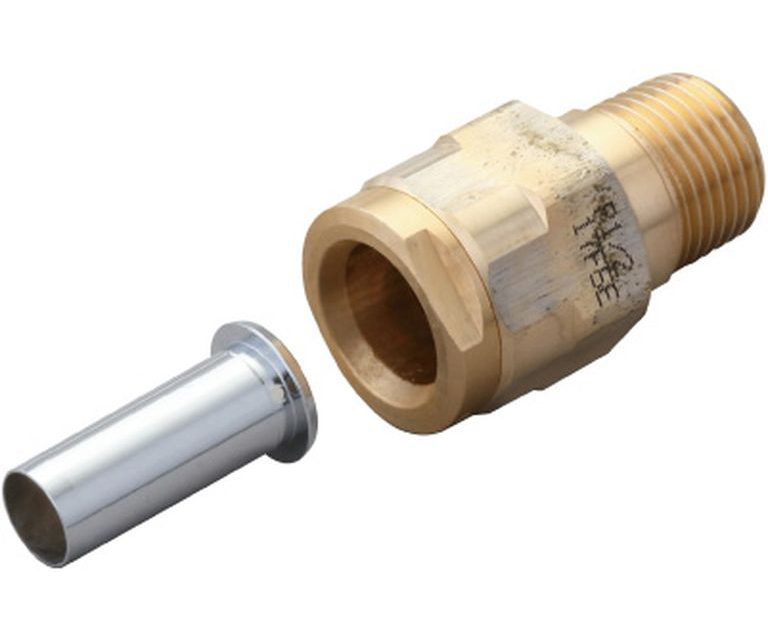

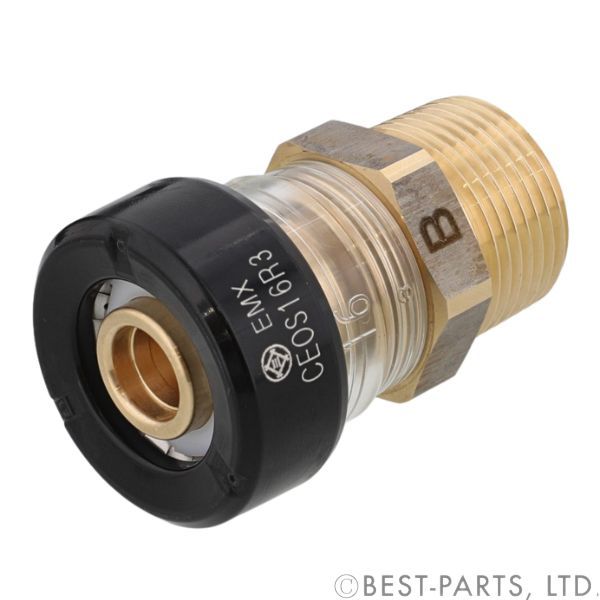

「エルメックス用オスアダプタ―(品番:WEOS-)」

「エルメックスパイプ用オスアダプタ―(品番:WEOS-16R3)」 1個より当日出荷可能です。

品番	ねじ	呼び径
WEOS-10R1	R1/2	10A
WEOS-13R1	R1/2	13A
WEOS-16R3	R3/4	16A
WEOS-20R3	R3/4	20A

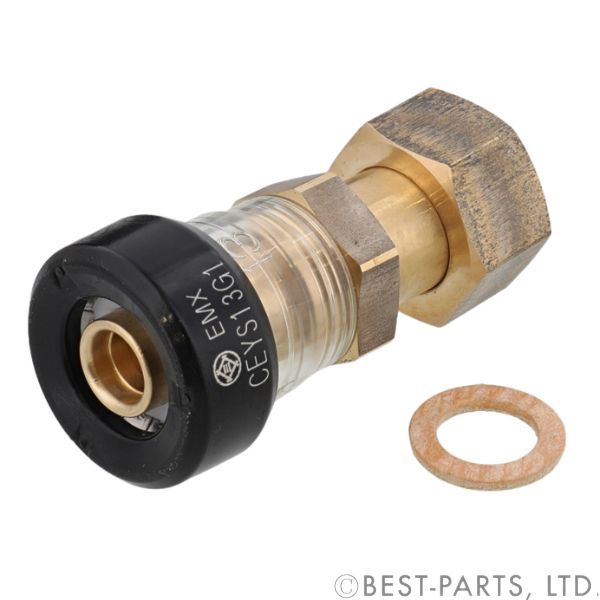

「エルメックス用ユニオン(品番:WEYS-)」

三井化学エルメックスパイプ用ワンタッチ継手(ユニオンアダプタ―) 品番：WEYS-16G3 1個より当日出荷

品番	ねじ	呼び径
WEYS-13G1	G1/2	13A
WEYS-16G3	G3/4	16A

ポリブデン管なら継手接合方式に関わらず「プッシュマスター」か「ダブルロックジョイント」

では、集合物件を中心とした給水給湯配管で、融着方式を採用しているのは架橋ポリエチレン管E種「エルメックス®」だけなのでしょうか？実はお馴染みの「ポリブデン管」にも電気融着工法があり、集合住宅や大手ハウスメーカーに多数の採用実績があります。ただし、ポリブデン管の寸法・許容差・そして性能は、継手の接合方式に関わらず工業会の規格(JIS)で統一されているため、「プッシュマスター」や「ダブルロックジョイント」が使用できます。

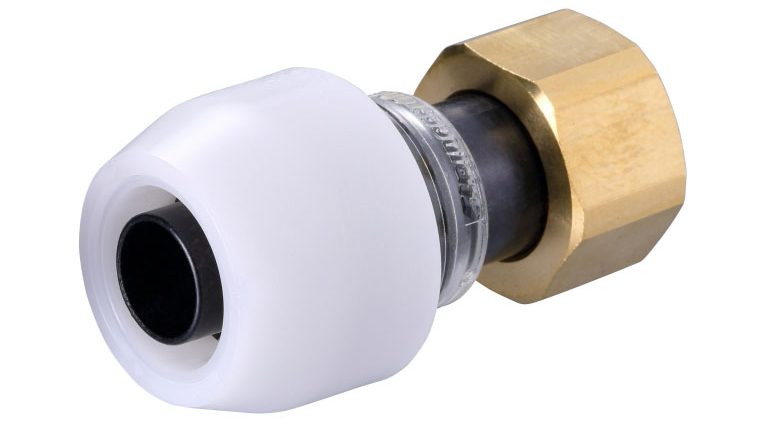

プッシュマスター「袋ナット付アダプタ(品番:NAU)」

プッシュマスター「袋ナット付アダプタ（品番:NAU13JJ）」1個から当日出荷可能です。

品番	ねじ	呼び径
NAU13JJ	G1/2	13A
NAU16JJ	G3/4	16A

ダブルロックジョイント「袋ナットアダプタ（品番:WJ18）」

ダブルロックジョイント「袋ナット付アダプタ（品番:WJ18）」

品番	ねじ	呼び径
WJ18-1310-S	G1/2	10A
WJ18-1313-S	G1/2	13A

最近増えてきた単層の架橋ポリエチレン管による融着方式の場合は一般的な”M種用”継手が使用できる

三菱ケミカルインフラテックを中心に、一般的な架橋ポリエチレン管のEF接合のプレハブ配管も増えています。ここでいう一般的とはM種(単層)を意味しているので、例えばマンションの既設配管がEF融着されていても、切断した架橋ポリエチレン管に「エクセルイージーフィットクリア」「エスロカチットS」「ダブルロックジョイント」などの一般的な架橋ポリエチレン管用ワンタッチ継手が使用できます。

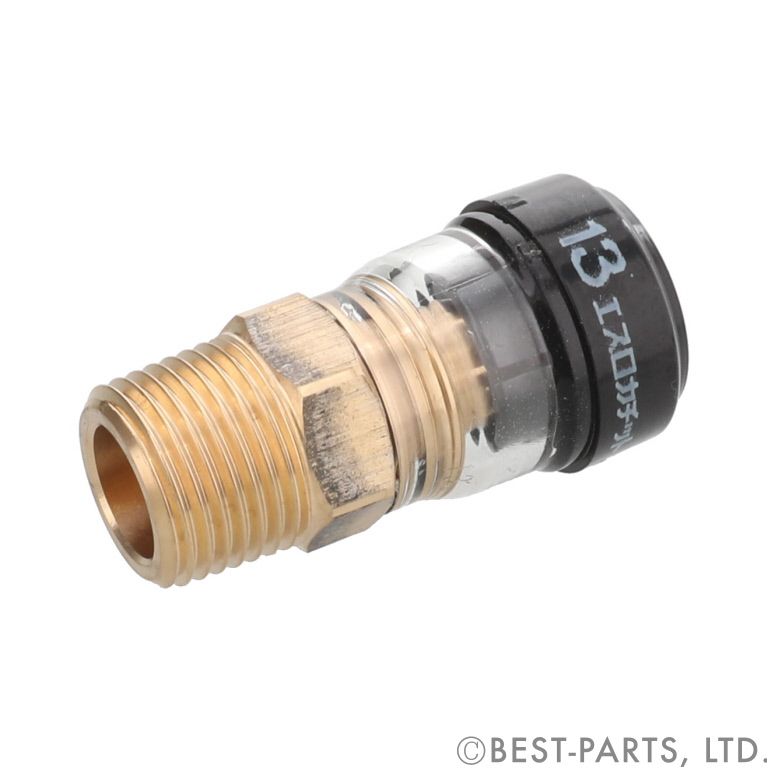

エスロカチットS「オスアダプタ (品番:SMOA)」

エスロカチットS「オスアダプタ平行(品番:SMOA13G)」1個から当日出荷可能です。

品番	ねじ	呼び径
SMOA13	R1/2	13A
SMOA162	R3/4	16A
SMOA13G	G1/2	13A
SMOA162G	G3/4	16A

まとめ

集合物件の給湯器入替工事では、既設配管に使用されている管種が分からない場合があります。特にエルメックス🄬パイプなどの架橋ポリエチレン管JIS E種は、管外径が一般的なM種と同じでも非架橋層の分だけ肉厚が厚いため、融着用の専用工具がない場合には専用のワンタッチ継手「WEシリーズ継手」をお使いください。一方で、融着されている架橋ポリエチレン管でもM種(単層)とポリブデン管は、一般的な樹脂管用継手が使用可能です。
