灯油配管のリング式継手を見極める

2021.07.29

永井達也

石油燃焼機器に使用する送油管で最もポピュラーな「Φ8被覆銅管」には、「リング式継手」を用いるのが一般的です。地震に備えた事前の対策として、継手に内蔵されている樹脂製のポリリングを金属製のリングスリーブに交換したいというお問い合わせが増えています。その違いで実際の引抜強度はどうかわるのか。本稿では、リング式継手のリングの材質によって引抜強度はどうかわるのか、そもそも入れ替えしてよいのかを確認します。

※本稿は2019年11月7日に公開した記事ですが、校正し直して2021年7月29 日に再公開しました。

1. 同じメーカーの同じ材質のスリーブにしか替えられない

同じメーカーの同じ材質のスリーブにしか替えられない

黄銅製のリングスリーブなら引抜強度は高くなる

リング式継手に内蔵されるスリーブ（そろばん玉ともいう）には、樹脂製のポリリングと金属製のリングスリーブがあります。樹脂と金属の物性の違いが少なからず引抜強度に影響を及ぼします。参考値ですが、ポリリングは平均最大荷重718N・ｍに対してリングスリーブが2060N・ｍと実に３倍近い差があるのです。しかし、実使用場面では、送油管にかかる圧力は低く「銅管が200N・ｍで抜けないこと」という品質基準を満足すればよいので樹脂製のポリリングで十分と言えます。

内蔵スリーブは入替え厳禁

ポリリングとリングスリーブのどちらも要求性能を満足するとはいえ、地震対策の一環として引抜強度が高いリングスリーブに入替えたいと考えられる向きもあるでしょう。しかし、スリーブが本体とナットの間でキレイにつぶれるようメーカー毎に独自設計しているリング式継手の場合、メーカー違いや材質違い、同じ材質でも径違いのスリーブに入替える行為は灯油漏れのリスクが高まるので厳禁です。

スリーブの使い回しは厳禁

スリーブをナット内部に入れて継手本体に対して締め付けてつぶれたスリーブでシールするリング式継手。スリーブは、一度使うとつぶれてしまうので使い回しはできません。そのため予備のスリーブを工具箱にストックされている施工業者様もお見えになります。

この継手とバルブは樹脂製のポリリングをお使いください

銅管の締付けに使用する樹脂スリーブ「φ8ポリリング（品番：PR-8）」1個から当日出荷可能です。

リング式継手の樹脂製スリーブは銅管を締め付ける役割をしています。ベストパーツOnlineでは、「φ8ポリリング（品番：PR-8）」と「φ10ポリリング（品番：PR-10）」の両方を在庫し受注当日出荷しておりますので、既設部材と同じサイズをお買い求めください。

品番	適合銅管	スリーブ
PR-8	φ8	樹脂
PR-10	φ10	樹脂

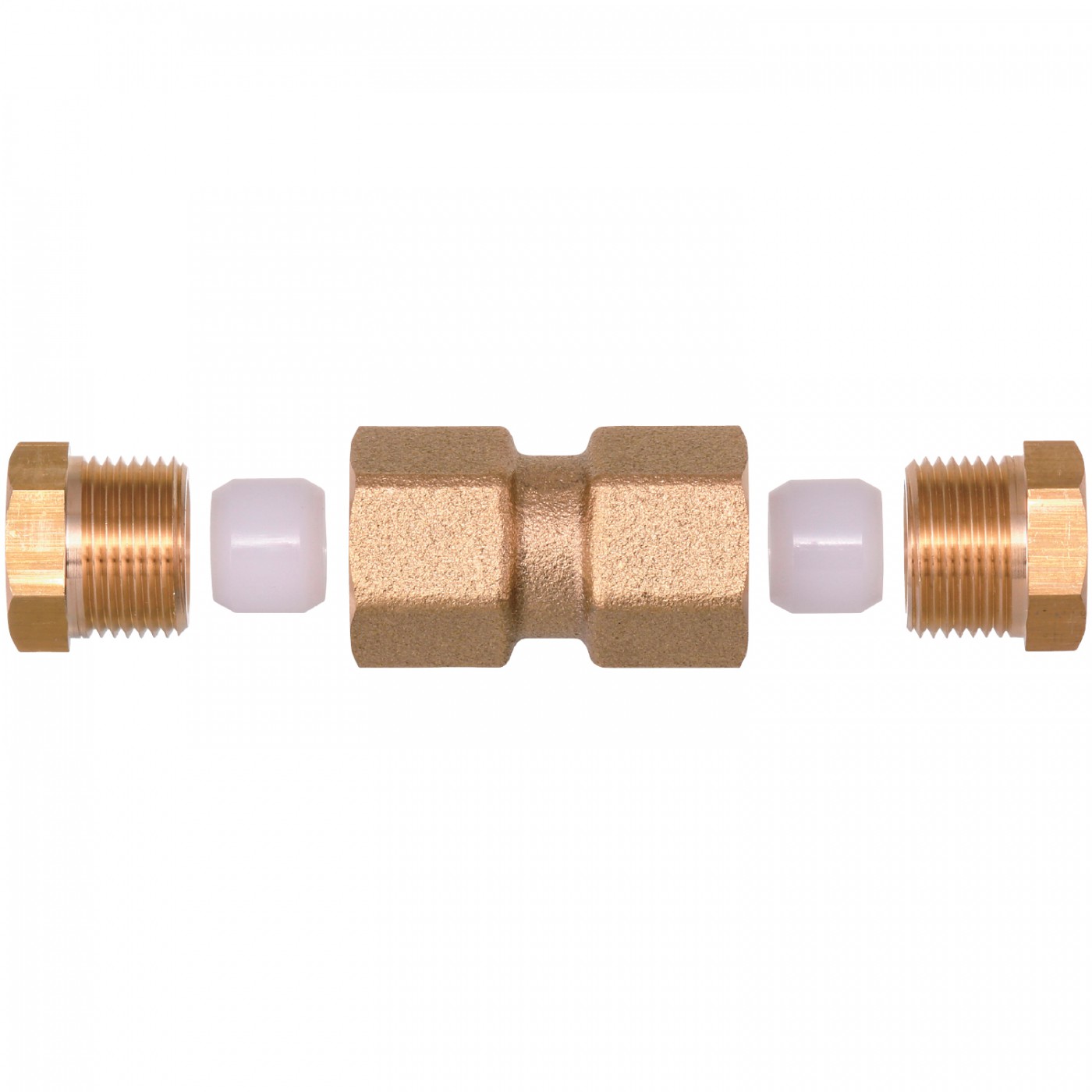

リング式ソケット

リング式ソケットのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
I-8	φ8	樹脂	0.6MPa	-20～60℃
I-10	φ10
I-810	φ8×φ10

リング式エルボ

リング式エルボのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
L-8	φ8	樹脂	0.6MPa	-20～60℃
L-10	φ10	樹脂	0.6MPa	-20～60℃

リング式チーズ

リング式チーズのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
T-8	φ8	樹脂	0.6MPa	-20～60℃
T-10	φ10	樹脂	0.6MPa	-20～60℃

リング式ジョイント

リング式ジョイントのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
J-1	φ8	樹脂	0.6MPa	-20～60℃
J-2
J-3
J-4
J-5	φ10

リング式灯油ホースエンド

リング式灯油ホースエンドのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
HE-CU8	φ8	樹脂	1.0MPa	-20～60℃

灯油コック

灯油コックのスリーブは樹脂製のポリリングです。

品番	仕様	適合銅管	スリーブ	許容圧力	使用温度
SK-171	アングル	φ8	樹脂	0.1MPa	-20～60℃
SK-101	ストレート	φ8	樹脂	0.1MPa	-20～60℃

灯油中間コック

灯油中間コックのスリーブは樹脂製のポリリングです。

品番	適合銅管	スリーブ	許容圧力	使用温度
OF-530	φ8	樹脂	0.1MPa	-20～60℃

このバルブは黄銅製のリングスリーブをお使いください

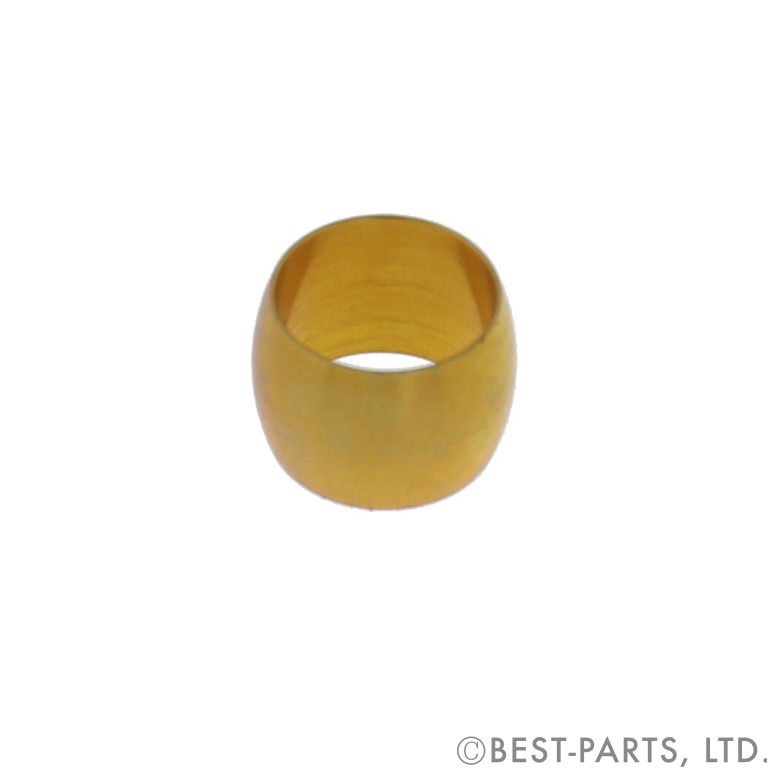

ポリリングで不安な方は「リングスリーブ（品番：CR-8・CR-10）」1個から当日出荷可能です。

リング式継手の黄銅製のリングスリーブは銅管を締め付ける役割をしています。ベストパーツOnlineでは、「リングスリーブ（品番：CR-8）」と「リングスリーブ（品番：CR-10）」の両サイズを在庫して受注当日出荷しておりますので、既設部材と同じサイズをお買い求めください。

品番	品名	適合銅管	スリーブ	許容圧力	使用温度
CR-8	リングスリーブ	φ8	黄銅	ー	ー
CR-10	リングスリーブ	φ10		ー	ー
ST-MS	ミニチュアバルブ(ストレート)	φ8		1.0MPa	-10～80℃
ST-MA	ミニチュアバルブ(アングル)				-10～80℃
M11-08	フリーボール				-20～80℃
M11-10	フリーボール	φ10			-20～80℃

ミニチュアバルブ

ミニチュアバルブのスリーブは黄銅製のリングスリーブです。

品番	仕様	適合銅管	スリーブ	許容圧力	使用温度
ST-MS	ストレート	φ8	黄銅	1.0MPa	-10～80℃
ST-MA	アングル	φ8	黄銅	1.0MPa	-10～80℃

フリーボールバルブ

リング式フリーボールバルブのスリーブは黄銅製のリングスリーブです。

品番	適合銅管	スリーブ	許容圧力	使用温度
M11-08	φ8	黄銅	1.0MPa	-20～80℃
M11-10	φ10	黄銅	1.0MPa	-20～80℃

まとめ

リング式継手には樹脂製のポリリングと黄銅製のリングスリーブがあります。どちらも油配管を十分満足する性能を有していますが、継手やバルブのメーカーはスリーブの組み換えを行わないようにカタログで注意喚起しています。よって、継手を再利用する際には、元々入っているスリーブと同じ材質、同じサイズのスリーブを選定してください。
