機器入替時に最適！既存のブラケットをそのまま生かせる「ブラケットプレート」

2021.12.27

佐々木瞭

設備機器をブラケットに据付している現場で機器を入替する場合、取付ピッチが変更になることは多くあります。その場合、ブラケットを取り付け直さなければなりませんが、打ち込んだアンカーを引き抜くことは容易ではなく、アンカーをサンダーでカットするなど後処理が大変です。そこで、開発されたのが「ブラケットプレート」。既設のブラケットをそのまま再利用して機器の入替工事をすることができます。

※この記事は、2019年4月2日に公開した記事を再編集し、2020年8月22日に公開しましたが、校正し直し2021年12月27日に再度公開しました。

1. 既設ブラケットを活かして施工時間を大幅短縮

既設ブラケットを活かして施工時間を大幅短縮

左右独立型のブラケットは、取付幅を任意で設定できるため様々な機器に対応できますが、機器入替時には同じ取付ピッチの機器でなければ再利用できないという難点があります。仮に再利用しようとブラケットを取り外そうとしても、打ち込んだアンカーを引き抜いたり、カットすることは大変な作業です。ブラケットプレートを使用すれば、既存のブラケットを活かして機器の入替工事ができるので施工時間を大幅に短縮することが可能です。

ブラケットプレートのサイズは2種類

ブラケットプレート(品番： BLP60452)　W=600タイプ

実際にご相談いただいた施工業者様と材質や厚み、幅、奥行きについて打合せをさせていただき、幅600㎜ｘ奥行450㎜と幅900㎜x奥行450㎜の2サイズで商品化をしました。材質はアルミ製なので、軽量な上に腐食に強く、2㎜の板厚に折り返しをつけていますので強度も十分です。

品番	幅	奥行	厚み	基準価格
BLP60452	600	450	2	￥7,500
BLP90452	900	450	2	￥8,500

アルミ製なので加工はカンタン

施工方法は、既設の基礎用ブラケットの上に被せてボルトナットで固定していただくだけです。材質が加工性に富むアルミなので、ボルト穴やビス穴は敢えて開けておりません。現場に合わせた開口や切断などの加工も容易に行えます。既設のブラケットにブラケットプレートを取付けてから、機器固定位置に墨入れし、ボルト穴を開け機器を据付てボルトナットで固定すれば完成です。

ブラケットプレートで施工時間を大幅に短縮

最大のメリットは「施工時間の短縮」です。従来の施工では、既存のブラケットの取り外しから新規のブラケットの取付まで5工程程必要でしたが、ブラケットプレートを使用すればわずか2工程で済みます。また、打ち込んだアンカーを引き抜く必要がないので、工程数以上の時間短縮が見込めます。

既存のブラケットを取り外す場合

1. 既存のブラケット取り外し
2. ブラケット取付位置の墨出し
3. 壁面へ穿孔
4. アンカー打ち込み
5. 新規のブラケット取付

ブラケットプレートを使用した場合

1. 既存のブラケットにブラケットプレートを被せる
2. ボルトで固定する

ブラケットプレートに対応する基礎用ブラケット一覧

既設のブラケットを再利用する目的で開発されたブラケットプレートは、様々なタイプのブラケットに対応できます。

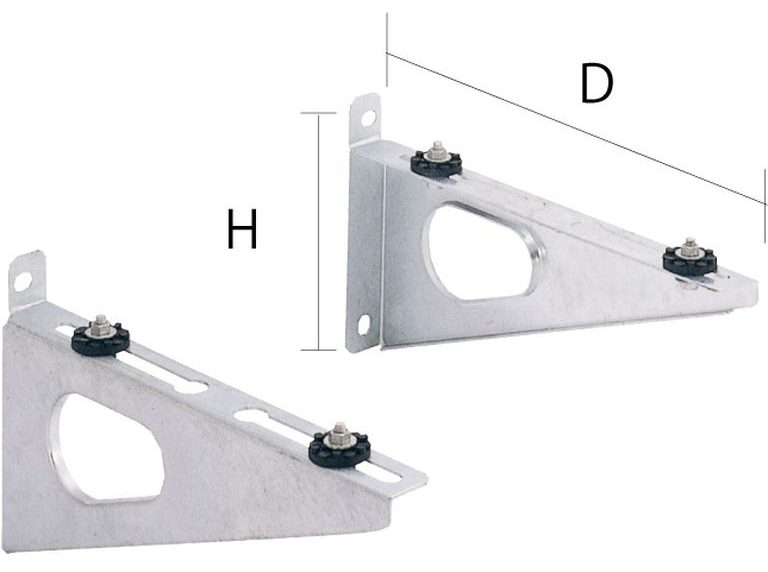

長期間に渡り優れた防食性能を発揮する基礎用ブラケット(キャッチャー)

溶融亜鉛メッキ仕上げの為、塩害地に最適です。

品　番	奥行	D	H	基準価格
C-BZFG	100～330	400	200	￥3,050
C-BZFG-L	140～440	500	200	￥3,800

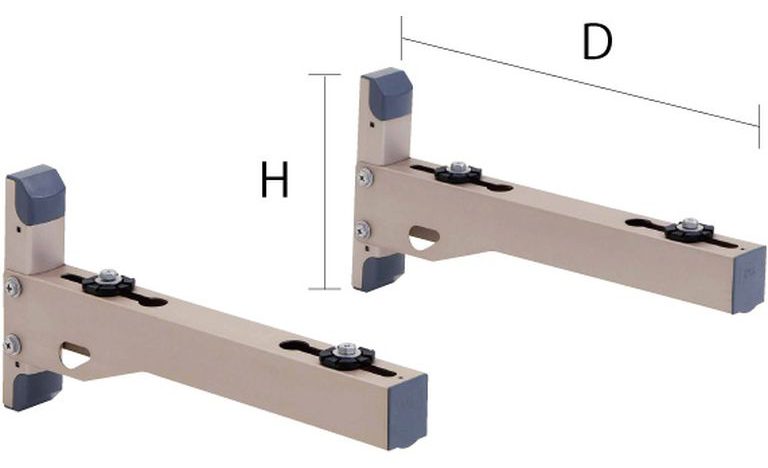

軽量で腐食性に優れたアルミ製の基礎用ブラケット(オーケースカイ)

アルミ製の為、軽く腐食性に優れます。

品　番	取付幅	取付奥行	D	H	基準価格
K-ATT6GS	任意	50～230	315	220	￥3,670
K-ATT6G		200～341	416		￥3,770
K-ATT6GL		200～400	515		￥4,850
K-ATT8G		200～341	426		￥3,930
K-ATT8GL		200～400	525		￥ 5,100

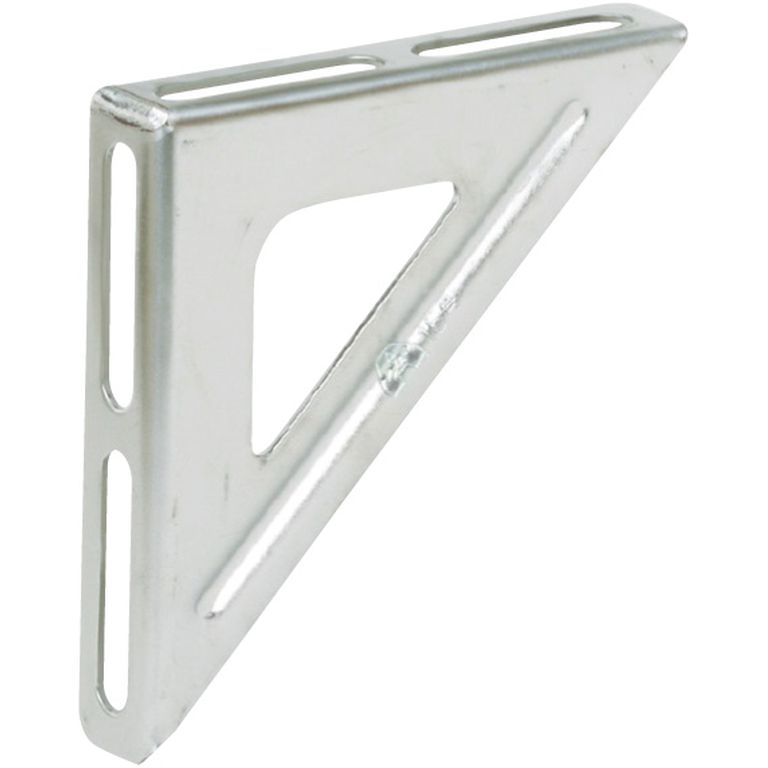

ブラケットの定番　A型ブラケット（アカギ）

A型ブラケットのステンレスタイプ　機器用架台や配管の支持架台にご使用ください。

品　番	L	アンカー穴径	基準価格
A10655-0010	150	2-φ11×60	￥510
A10655-0024	200	3-φ11×55	￥1,040
A10655-0039	250	4-φ11×52	￥1,370
A10655-0043	300	4-φ11×63	￥1,610
A10655-0058	400	6-φ11×55	￥2,320

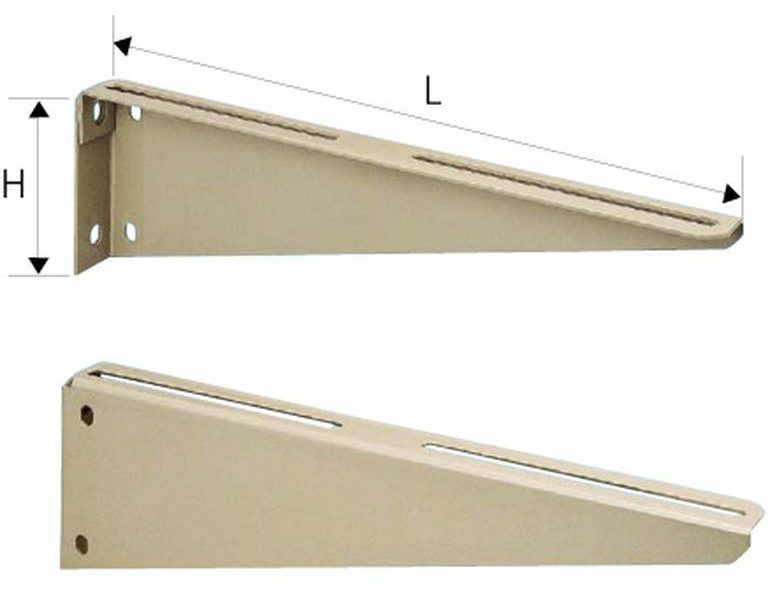

樹脂焼付塗装で美観に優れたブラケット（ネグロス電工）

溶融亜鉛メッキに樹脂塗装した丁寧な仕上げで美観を重視しました。

品　番	位置	L	H	幅	基準価格
BK-20	右	300	150	40	￥1,560
BK-30		400			￥1,820
BK-40		500			￥2,450
BK-50		600	200		￥3,160
BKL-20	左	300	150		￥1,560
BKL-30		400			￥1,820
BKL-40		500			￥2,450
BKL-50		600	200		￥3,160

まとめ

左右独立型のブラケットは、取付幅を任意で設定できるため様々な機器に対応できます。しかし、機器入替時には同じ取付ピッチの機器でなければ再利用できないという難点があります。「ブラケットプレート」を使用すれば、既設の基礎用ブラケットを外さずそのまま再利用しながら、異なる取付ピッチの機器を据え付けることができるので、機器入替工事の施工時間を大幅に短縮することができます。
