エアコン工事を始める際に揃えておきたいオススメ工具
経験を補い安定した作業を実現する工具
熟練職人ともなると手先の感覚で作業を行うことができますが、経験が浅いうちは技術を補うための工具選びが大切です。特に、フレア加工とナットのトルク管理は失敗の多い工程ですから、「若い職人が育たない」と嘆くより、これらの工程にはオートマチックな工具を用意した方が賢明です。
エアコン設置工事にオススメ工具5選
フレアツール
フレア加工が正確にできないと、室内機や室外機の接続部分の密着度が下がり、ガス漏れを起こしてフロンガス不足による空調機の不具合が発生します。エアコン取付の基本的な作業ですが、この作業をしっかりできていないとせっかくのエアコンも能力が発揮できないのでとても重要な作業です。
品番 | 仕様 | 適合(mm) |
424911 | 電動 | 6.35、9.52、12.70、15.88、19.05 |
TA550NB | 手動 |

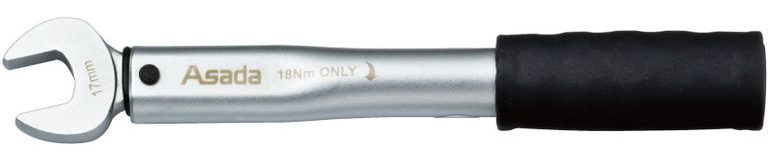

トルクレンチ
フレアナットの締め付けに使用するトルクレンチですが、圧力が高いR410AとR32にはフレア面に高い精度が必要です。適切な締付けトルクで締付けないと冷媒管の破断の危険性が高まるため、エアコンメーカーの仕様書でもトルクレンチの使用を推奨しています。
品番 | サイズ | ナット径 | トルク |
XP711 | 1/4(6.35mm) | 17mm | 18N・m |
XP713 | 3/8(9.52mm) | 22mm | 42N・m |

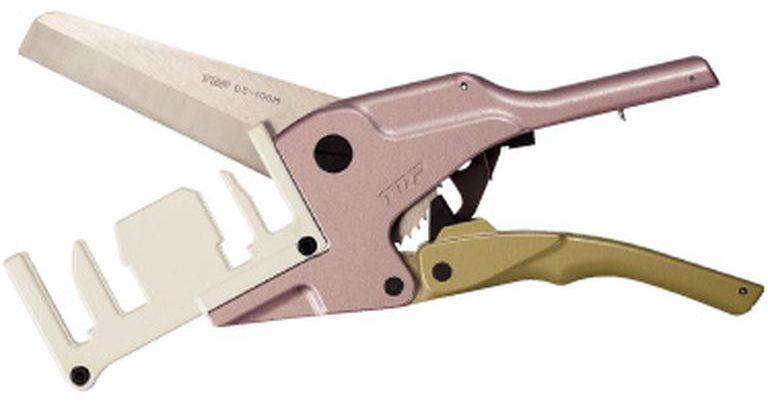

エアコンダクトカッター
ダクトカッターはダクトカバーを適当な長さに切断する際に使用します。因幡電工のスリムダクトSDシリーズ、LDシリーズ、MDシリーズの底部とふた部を2枚同時カットできる点が魅力です。ゆっくりとカッターの刃を入れていく事でキレイに切断ができます。ダクトのバリが気になるようになったら刃の交換サインです。
品番 | 切断対象品 |
DC-100M | SD-66、SD-77、SD-100、LD-70、LD-90、MD-751、MD-851 |
DC-100MK | 替刃 |

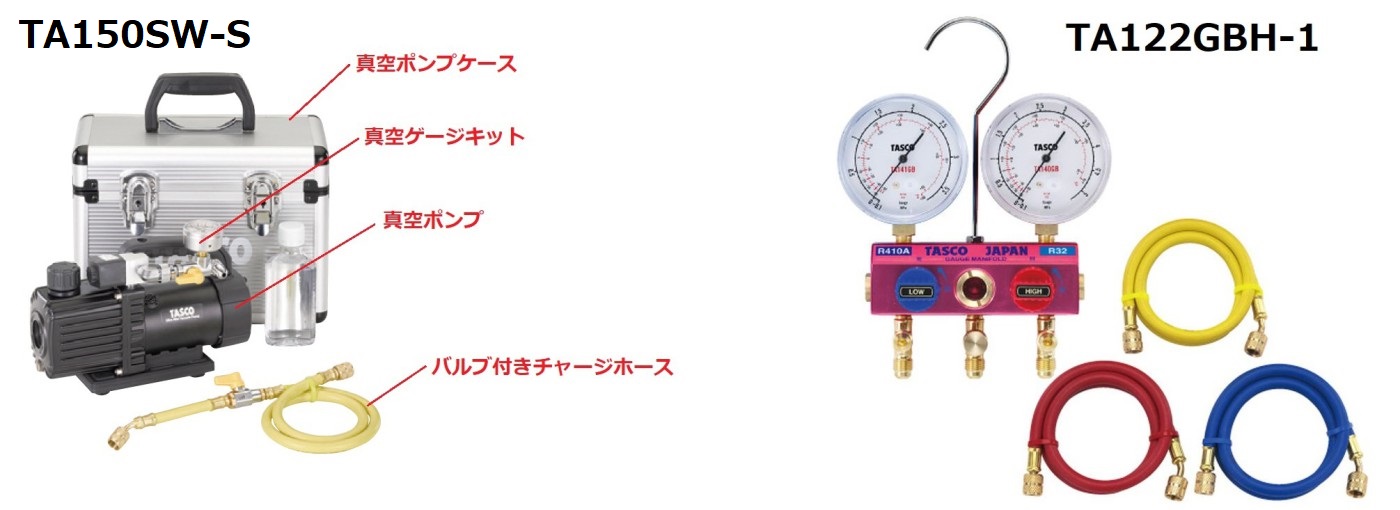

真空ポンプ&マニホールド
真空ポンプは室外機や室内機、冷媒管の内部に残った空気を真空ポンプで吸い出し、配管内を真空状態にするために使用します。エアコンには必ず湿気による多少の水分やゴミが付着しており、これを取り除かずにエアコンを稼働させると、内部が冷やされ、残存した水分が凍って故障につながってしまう場合があります。
ゲージマニホールドは真空引き作業を行う際、真空状態の確認やガスチャージの時の圧力測定などをする測定機器です。その為、真空ポンプと一緒に使用します。今回は新設に最低限必要な商品だけに絞っていますが、チャージする際にはチャージングスケールも必要になります。
品番 | 商品名 | 仕様 |
TA150SW-S | ウルトラミニ真空ポンプ | アナログタイプ |
TA122GBH-1 | ゲージマニホールド | 5/16フレア |

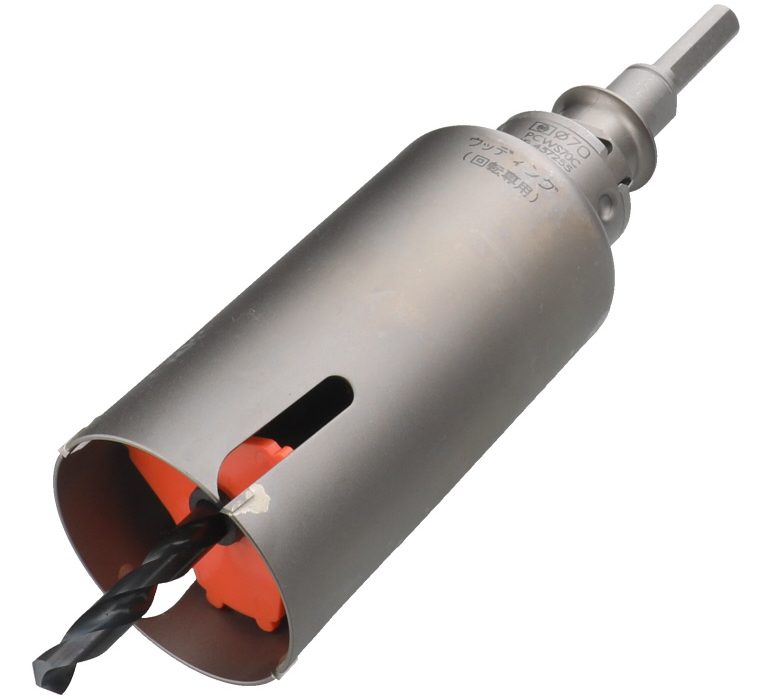

コアドリル
エアコンを取り付けるためには、冷媒管を通すための貫通穴が必要です。建築段階から予めエアコン用スリーブが設置されている場合もありますが、自分で貫通穴をあけないといけない場合もあります。家庭用ルームエアコンではφ65もしくはφ70がほとんどです。また、壁の材質に合った刃を選定することでキレイに穴をあけることができ、刃も長持ちさせることができます。
品番 | 適合材料 |
PCWS60 | 木材、金属系サイディング、人造大理石、窯業系サイディング、石膏ボード・ベニヤ、フローリング材、塩ビ管、FRP、ストレート、プラ排水マス、樹脂、プラスチック |
PCWS70 |
まとめ
エアコン設置工事を外部委託から自社施工に切替えたいと考える業者様が増えています。そのようなお客様から「施工に必要な工具が分からない」とお問い合わせをいただくことがありますので、ルームエアコンの新規取り付けに最低限必要な工具としてフレアツール、トルクレンチ、エアコンダクトカッター、真空ポンプ、ゲージマニホールド、コアドリルをご紹介しました。本稿では省いていますが、銅管カッターやリーマ、チャージングスケールも必須な工具ですのでまだお持ちでない方は是非揃えておくことをオススメします。
