パーツ追加でより使いやすくなったスリムダクトPD

浮かし工法に対応したスリムダクトPD。丸いフォルムにシンプルな外観、エアコン配管収容能力を大幅にアップし、現場をスッキリと美しく仕上げることができます。また、金属製のラッキングと比較し変形しにくく、市販の支持バンドが使えて専門業者に出すことなく誰にでも施工できるようにと設計されました。

様々な配管の意匠と保護に役立つパーツを続々追加

ベストパーツオンラインでは、新たに「自在コーナー」「ブラケット固定ジョイント(品番:PDBK)」を追加ラインナップして当日出荷対応といたしました。対応できる現場が増え、より使いやすくなっています。

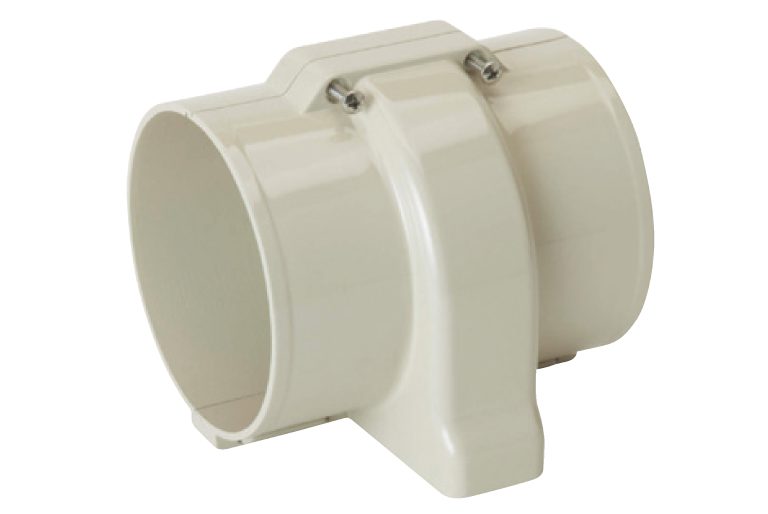

ブラケットやアングル架台への取り付けに便利な「ブラケット固定ジョイント」

人気の全ねじボルト+支持金具用の「固定ジョイント(品番:PDB)」に加え、ブラケットアングル架台に対応する「ブラケット固定ジョイント(品番:PDBK)」を追加ラインナップしました。これを使用すれば、ブラケットやアングルに配管を固定するUボルトやUバンド(幅25mm以下)までまるごと収納することができるので意匠性が大幅に向上します。施工は、Uボルトを左右から挟み込んでから仮止めされているビスで固定するだけですから、とてもカンタンです。

「ブラケット固定ジョイント(品番:PDBK-90)」は1個から当日出荷します。

品番 適合U金具(鋼管用)UボルトUバンド
PDBK-90 鋼管用65A~80A
PDBK-120 鋼管用80A~100A



図1:Uボルトでの施工例 幅25mm以下のUバンドでも施工できます。U金具にはワッシャーを入れて施工してください。

図2:架台設置例 Uボルト、Uバンドをキレイにカバーします。

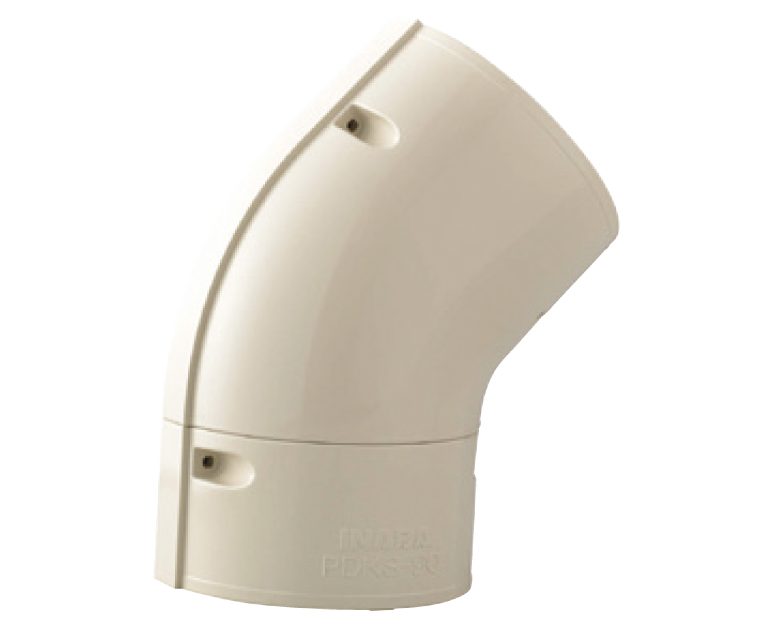

曲げ、小段差オフセット、ひねり施工ができる「自在コーナー」

これまでは、「コーナー45°(品番:PDF)」「コーナー90°(品番:PDE)」どうしの間に直筒の「スリムダクトPD(品番:PD)」を介して行っていたオフセット配管は、小さい障害物を乗り越えるには曲げ角度が大きく意匠性が良いとは言えない状況でした。その点、あらかじめ自在になっている「自在コーナー(品番:PDKS)」は、任意の角度まで回すだけで小段差オフセット加工ができます。そのほか、45°~90°までの曲げ加工やひねり施工と自由自在なので最短ルートで配管できるメリットもあります。

「自在コーナー(品番:PDKS-90)」は1個から当日出荷します。

品番 オフセット寸法(mm)
PDKS-90 芯々41.5
PDKS-12 芯々52.5

図3:PDKS加工例 固定用ビスを仮止めしています。

まとめ

続々とパーツが追加され進化するスリムダクトPD。ブラケットやアングルのようなUボルトを使用して配管を固定する架台には「ブラケット固定ジョイント(品番:PDBKシリーズ)」、45°~90°までの曲げ加工、ひねり施工、小段差オフセット加工には「自在コーナー(品番:PDKSシリーズ)」をご使用ください。
